Jeg har en blæser som jeg ønsker at hastighedsregulere med et potentiometer.
Den forsynes fra en 12DCV trafo og reguleres af et 4k7(4700ohm) potentiometer.
Når jeg ikke har belastning på reguleres hele volt niveauet rigtigt fint fra 1-12DCV. MEN, når der kommer en blæser på kan jeg ikke regulere i samme område, enten har jeg 12DCV ellers har jeg 3DCV, svarende til fuld gas eller slet ikke.
Jeg har en mistanke om at potentiometeret ikke kan håndtere det, men hvorfor? og hvordan får jeg skidtet til at virke?

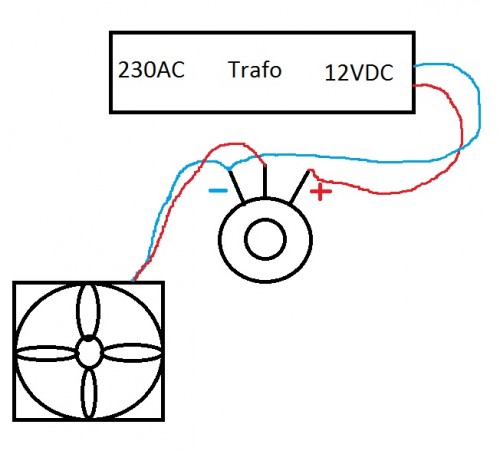

kan ikke lige forstå det ikke virker, for jeg har da brugt en 10k ohm potentiometer før til at dæmpe hastighed med på 12v fan, hvordan har du forbundet den til fan'en ?
Jesperctc skrev:kan ikke lige forstå det ikke virker, for jeg har da brugt en 10k ohm potentiometer før til at dæmpe hastighed med på 12v fan, hvordan har du forbundet den til fan'en ?
Vi er enige om at vi har med en variabel modstand af gøre, altså fra 0-4700ohm?
Så lad os tage udgangspunkt i fuld modstand, altså 4700ohm+ 35ohm fra blæseren, så har vi ialt 4735ohm i kredsen. Fordelt på 12V giver det en strøm på 0,0025A, hvilket betyder at vi har 0,0025x35= 0,00875V over blæseren, resten spiser modstanden.
Så skruer vi halv styrke på modstanden, svarende til 2350+ 35 fra blæseren, i alt 2385 ohm i kredsen. Det giver 12/2385= 0,005A i kredsen. Det betyder at vores blæser får 0,005x35=0,18v. Kan godt se hvor vi ender henne før vi får de 5 v som jeg betragter som minimum for at blæseren kan kører.
Lad os regne videre:
Hvis vi ønsker 5V over blæsere skal vi bruge 5v/35ohm = 0,142A i kredsen. Hvordan får vi det ? Jo 12V/0,142=84,5ohm. Nu er blæseren 35ohm, så potentiometerets modstand skal være 84,5-35= 50ohm.
Lad os dobbelt tjekke, nu leger vi at potentiometeret er skruet på fuld modstand, altså 50 ohm.
Samlet modstand i kredsen 50+35= 85ohm, det svarer til 12V/85ohm= 0,1411A. Dvs. blæseren får 35ohm x 0,1411A = 4,94V
Ved ikke om det giver mening, men nu prøver jeg at bestille et 50ohm potentiometer 10W.
Så fik jeg endelig mit potentiometer fra Polen. 7 dage og 100kr senere, så havde jeg det.
Min teori holdt dog ikke 100% stik. Jeg havde forventet, at jeg ved maks modstand havde 5V og at blæseren derved kørte.
Det var dog ikke tilfældet, blæseren slukker helt.
Men, jeg har stadig et meget fint reguleringsområde så jeg kan ramme nøjagtig de omdrejninger der ingen lyd giver. Det er Win Win, jeg er glad og konen er glad!
