Sump dessign

[Hr.mortensen]

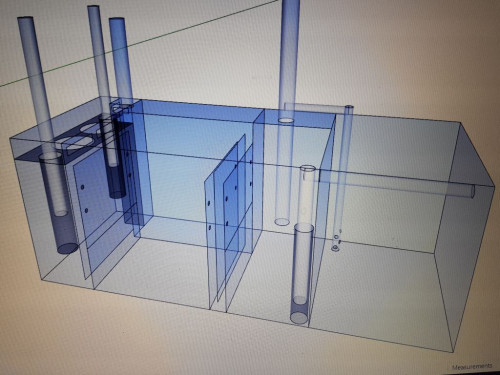

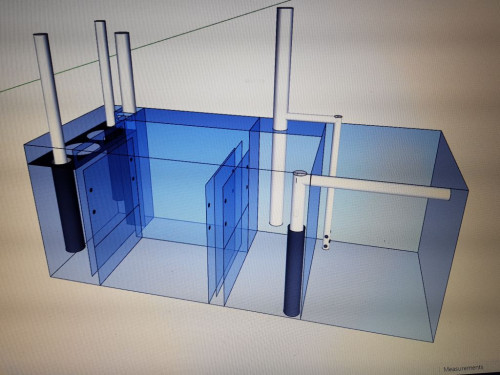

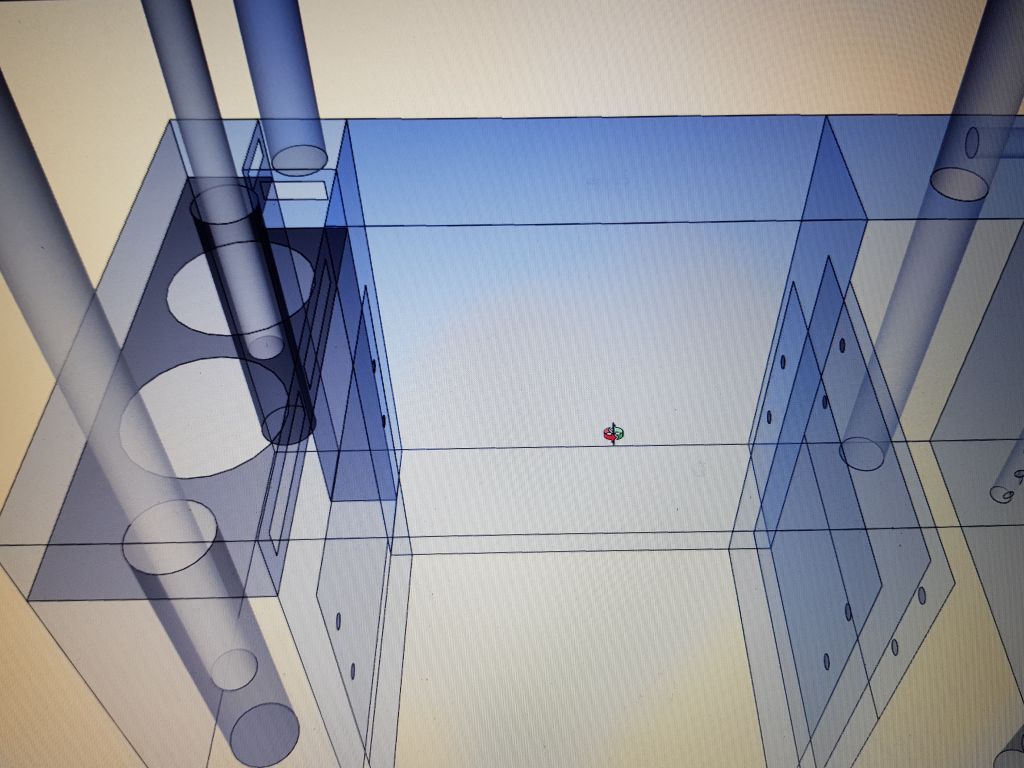

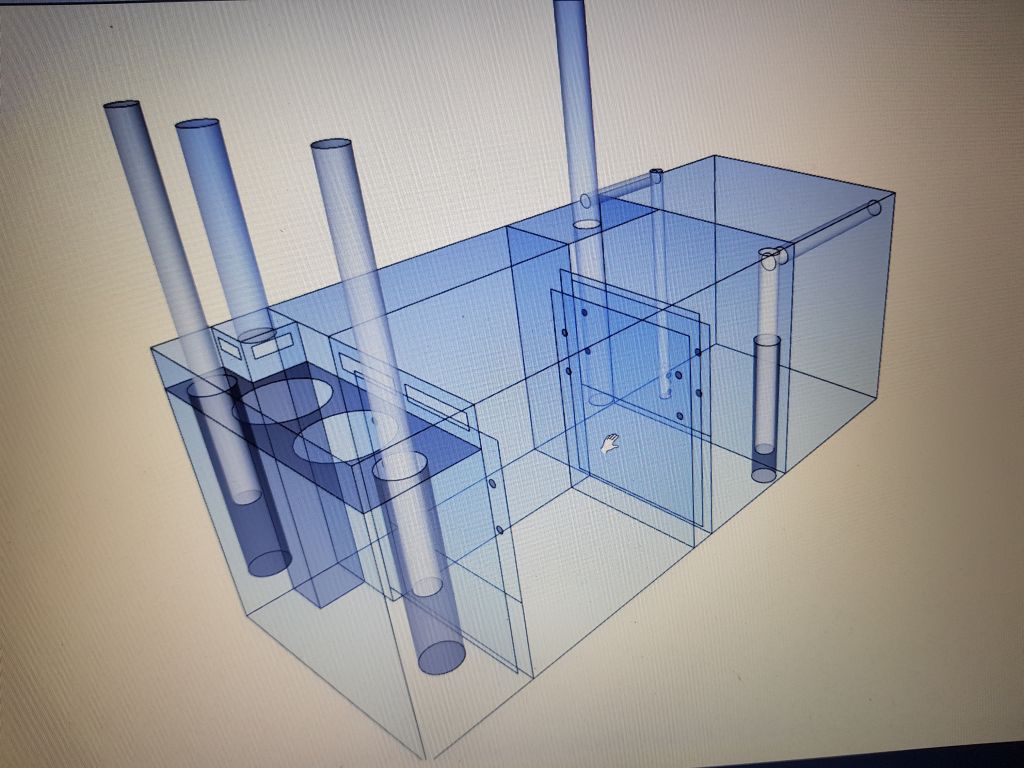

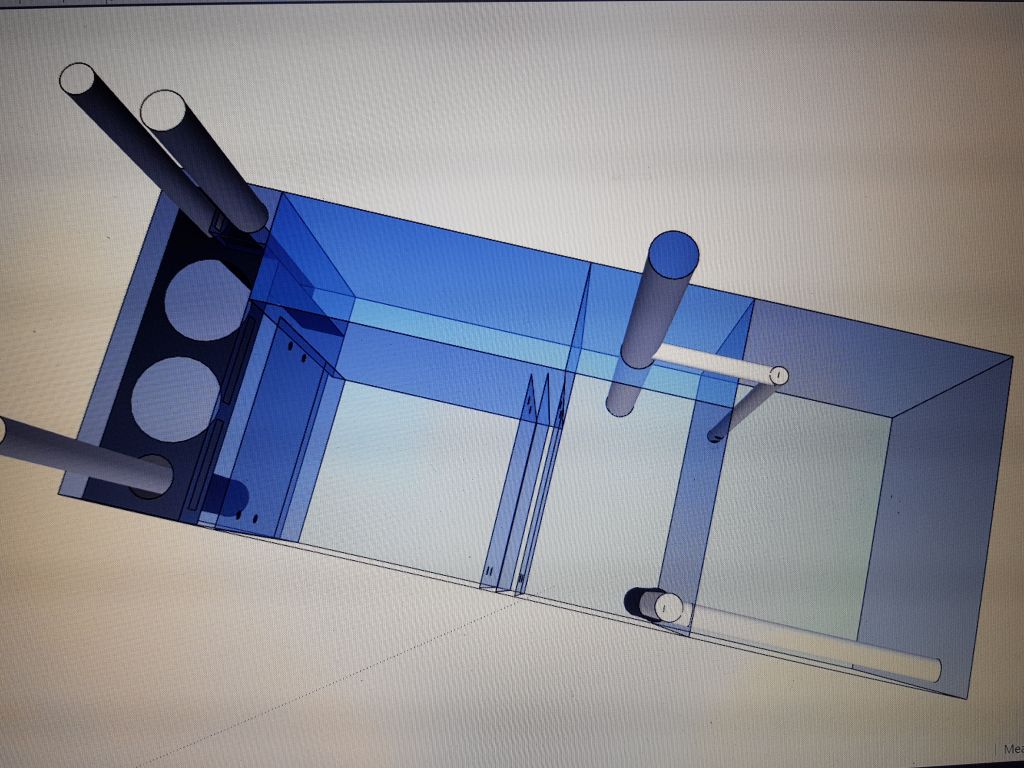

Så er skitsen ved at være på plads.

Skulle gerne have plads til 2 filtersokker, skummer, returpumpe, algereaktor, refugium, osmosevandreserve.

[charlie saltvand]

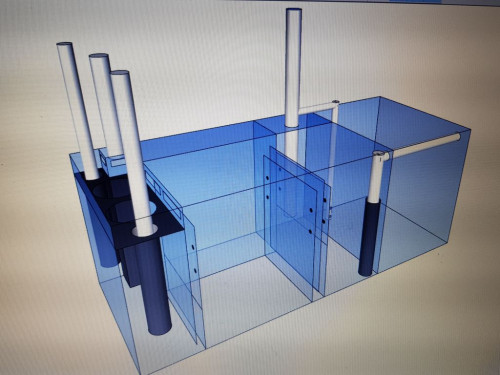

Det ser da tjekket ud hr. Mortensen billed 4 det rør der kommer fra højre og går til returkammeret.... (kammer 2 fra højre?) er det osmosevand eller hvordan?

Kammer 1 fra højre.... Er det refugium? Hvordan kommer vandet fra dette kammer tilbage i returkammer?

Hilsen Charlie

[TroJanRds]

er mere til en simple sump.. bygget uden nogen tegning i fri hånd og i akryl

men prof tegning .. hvilket program bruger du og kan den type tegning bruges til CNC

[exzos]

er mere til en simple sump.. bygget uden nogen tegning i fri hånd og i akryl

men prof tegning .. hvilket program bruger du og kan den type tegning bruges til CNC

Du kan se under mit akvarie hvor jeg os har tegnet mit.
Kan godt lave dxf filer til cnc maskiner os

[Hr.mortensen]

Det er tegnet i sketch up, er dog ikke helt ferm til programmet endnu så kan ikke svare på om det kan bruges til cnc.

[Hr.mortensen]

Det ser da tjekket ud hr. Mortensen billed 4 det rør der kommer fra højre og går til returkammeret.... (kammer 2 fra højre?) er det osmosevand eller hvordan?

Kammer 1 fra højre.... Er det refugium? Hvordan kommer vandet fra dette kammer tilbage i returkammer?

Hilsen Charlie

Det er ikke osmoserøret, men tanken var det skulle være returpumpen på det tykke rør.
Og så så jeg nogle nye sump designs fra en amerikansk side med bubble traps i rør.
Så ja første kammer fra højre er refugiet og vandet skulle så gerne løbe retur i det rør der går langs kanten og ned i bobble fælden. Så skal der selvfølgelig justeres noget højde samt enten lave et lille overløb eller en si i enden af røret.

[Hr.mortensen]

Rørføringen til osmosetanken ( bagerste kammer på langs mellem retur og tilløb) har jeg ikke fået tegnet på endnu. Ligesom jeg heller ikke har fået lagt planerne om hvor jeg skal montere slangeholderen til doseringsmaskinen, men tænkte den del skal side i returkammeret
