8-pin stik hjælp.

[S1m0n]

Skal snart igang med noget diy lampe. Og der vil jeg lave det så stilrent som overhovedet muligt.
Vil rigtig gerne ku bruge sådan et 8pin stik da jeg skal have 3 drivere og 1 blæser. - altså 8 ledere op til lampen.

Mine spørgsmål er så.

1. Hvor finder jeg et sådan stik som kan monteres som gennemføring i en 16mm plade?
2. Vil dette skabe problemer med varme i kablet? (8 ledere) Evt. Hvordan løses dette?

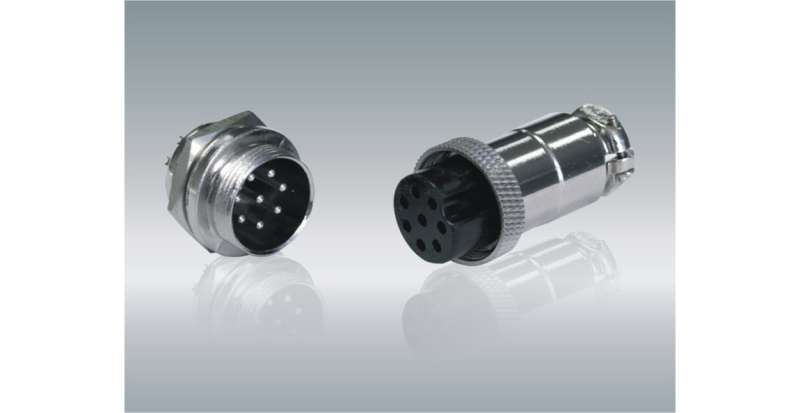

Tænker noget ala dette, men det var bare et billede jeg fandt.

[Bergenser]

Mht. Kabel, så har jeg brugt en 12x0,75 kvadrat jeg fandt hos en elektriker.
Jeg kører 4 drivere og en blæser igennem uden problemer. LED bruger så lidt strøm, at du næsten uanset hvad ikke vil få varmeproblemer. Bare lad vær at vælg et signalkabel.

[magma111]

http://elsupply.dk/?Gid=572&VNr=4921" onclick="window.open(this.href);return false;

http://elsupply.dk/?Gid=573&VNr=4923" onclick="window.open(this.href);return false;

god service de leverer har handlet der flere gange

[S1m0n]

Mht. Kabel, så har jeg brugt en 12x0,75 kvadrat jeg fandt hos en elektriker.
Jeg kører 4 drivere og en blæser igennem uden problemer. LED bruger så lidt strøm, at du næsten uanset hvad ikke vil få varmeproblemer. Bare lad vær at vælg et signalkabel.

Fedt fedt:) hva mener du med et signal kabel?

[S1m0n]

http://elsupply.dk/?Gid=572&VNr=4921

http://elsupply.dk/?Gid=573&VNr=4923" onclick="window.open(this.href);return false;

god service de leverer har handlet der flere gange

Mange tak for linket. Det helt klart en mulighed. Men syns måske godt stikket ku være "pænere". Hvis du forstår. Altså i noget solidt hårdt plast eller lign:)

[S1m0n]

Vælger jeg f.eks dette stik. http://elsupply.dk/?Gid=572&VNr=4919
Så er jeg jo os afhængig af at finde et kabel som ikke er alt for tykt til at ku monters deri. Men der står ikk noget om hvor tykt kabel der kan monteres deri.

[Carsten]

Hmm! Jeg kan kun finde stik med 7 pins i.
http://www.ebay.co.uk/itm/Neutrik-NC7FD ... 2c6d0abf30" onclick="window.open(this.href);return false;

http://www.ebay.co.uk/itm/Neutrik-NC7FX ... 2c6d04c887" onclick="window.open(this.href);return false;

[JobbeDK]

Ellers er der også neutriks
http://elektronik-lavpris.dk/p48897/NL8 ... _NEUTRIK_/
http://elektronik-lavpris.dk/p48899/NL8 ... _NEUTRIK_/

[JobbeDK]

Man kan også bruge RJ45 netværks stik, der er også 8 ledere i og hver leder kan trække ca. 2.5A stk...

[S1m0n]

Man kan også bruge RJ45 netværks stik, der er også 8 ledere i og hver leder kan trække ca. 2.5A stk...

Syns RJ45 stik blir lige småt nok. Ville ihvertfald bekymre mig at der løb strøm igennem fra 3 drivere:)


Syns ret godt om dette stik men uden at stå med det i hænderne har jeg svært ved at finde ud af hvilke kabel man ska bruge dertil. Selvfølglig med 8 ledere i. Eneste jeg kan finde på siden er et styrekabel med 10 ledere som er 10,8mm tykt

[kodyl]

https://www.elfaelektronik.dk/elfa3~dk_ ... =44-015-56" onclick="window.open(this.href);return false;
https://www.elfaelektronik.dk/elfa3~dk_ ... =44-015-55" onclick="window.open(this.href);return false;

Eller de her?
https://www.elfaelektronik.dk/elfa3~dk_ ... =44-027-78" onclick="window.open(this.href);return false;
https://www.elfaelektronik.dk/elfa3~dk_ ... =44-032-21" onclick="window.open(this.href);return false;

[JobbeDK]

Man kan også bruge RJ45 netværks stik, der er også 8 ledere i og hver leder kan trække ca. 2.5A stk...

Syns RJ45 stik blir lige småt nok. Ville ihvertfald bekymre mig at der løb strøm igennem fra 3 drivere:)


Syns ret godt om dette stik men uden at stå med det i hænderne har jeg svært ved at finde ud af hvilke kabel man ska bruge dertil. Selvfølglig med 8 ledere i. Eneste jeg kan finde på siden er et styrekabel med 10 ledere som er 10,8mm tykt

Jeg køre pt. lidt over 100W fordelt på 3 drivere igennem et RJ45 kabel uden problemer.
Der findes også en del netværksudstyr som trækker mere end 100W over et netkabel, så jeg tror sagtens man kan trække mere end det ud af kablet...

[S1m0n]

Man kan også bruge RJ45 netværks stik, der er også 8 ledere i og hver leder kan trække ca. 2.5A stk...

Syns RJ45 stik blir lige småt nok. Ville ihvertfald bekymre mig at der løb strøm igennem fra 3 drivere:)


Syns ret godt om dette stik men uden at stå med det i hænderne har jeg svært ved at finde ud af hvilke kabel man ska bruge dertil. Selvfølglig med 8 ledere i. Eneste jeg kan finde på siden er et styrekabel med 10 ledere som er 10,8mm tykt

Jeg køre pt. lidt over 100W fordelt på 3 drivere igennem et RJ45 kabel uden problemer.
Der findes også en del netværksudstyr som trækker mere end 100W over et netkabel, så jeg tror sagtens man kan trække mere end det ud af kablet...

Men det dæleme nogle tynde kabler at sidde og lode sammen med driveren osv. De knækker jo nærmest man bare kigger forkert på dem:D men holder bestemt muligheden åben:)

[JobbeDK]

Man kan også bruge RJ45 netværks stik, der er også 8 ledere i og hver leder kan trække ca. 2.5A stk...

Syns RJ45 stik blir lige småt nok. Ville ihvertfald bekymre mig at der løb strøm igennem fra 3 drivere:)


Syns ret godt om dette stik men uden at stå med det i hænderne har jeg svært ved at finde ud af hvilke kabel man ska bruge dertil. Selvfølglig med 8 ledere i. Eneste jeg kan finde på siden er et styrekabel med 10 ledere som er 10,8mm tykt

Jeg køre pt. lidt over 100W fordelt på 3 drivere igennem et RJ45 kabel uden problemer.
Der findes også en del netværksudstyr som trækker mere end 100W over et netkabel, så jeg tror sagtens man kan trække mere end det ud af kablet...

Men det dæleme nogle tynde kabler at sidde og lode sammen med driveren osv. De knækker jo nærmest man bare kigger forkert på dem:D men holder bestemt muligheden åben:)

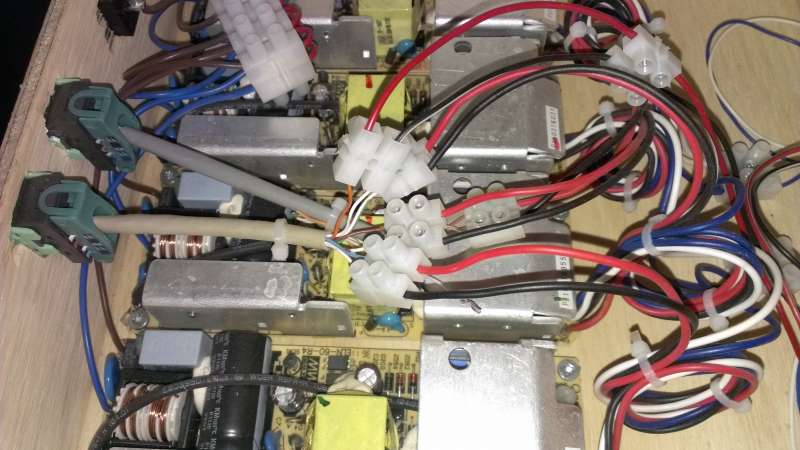

Her er mit demo setup pt.

[chrislolk]

Jeg bruger altid disse. De virker super:

http://www.ebay.co.uk/itm/8-Pin-Aviatio ... 336825839b" onclick="window.open(this.href);return false;

Kablet må bare ikke være tykkere end 8mm (mener jeg), men man kan sagtens finde kabel med 8 ledere i den tykkelse. Ellers kan et netværkskabel sagtens bruges, du kører jo ikke 2,5A gennem værd enkelt leder.

[S1m0n]

Man kan også bruge RJ45 netværks stik, der er også 8 ledere i og hver leder kan trække ca. 2.5A stk...

Syns RJ45 stik blir lige småt nok. Ville ihvertfald bekymre mig at der løb strøm igennem fra 3 drivere:)


Syns ret godt om dette stik men uden at stå med det i hænderne har jeg svært ved at finde ud af hvilke kabel man ska bruge dertil. Selvfølglig med 8 ledere i. Eneste jeg kan finde på siden er et styrekabel med 10 ledere som er 10,8mm tykt

Jeg køre pt. lidt over 100W fordelt på 3 drivere igennem et RJ45 kabel uden problemer.
Der findes også en del netværksudstyr som trækker mere end 100W over et netkabel, så jeg tror sagtens man kan trække mere end det ud af kablet...

Men det dæleme nogle tynde kabler at sidde og lode sammen med driveren osv. De knækker jo nærmest man bare kigger forkert på dem:D men holder bestemt muligheden åben:)

Her er mit demo setup pt.


Lækkert nok:) hvordan har driveene med at bli lukket inde i en kasse? Blir de ikk for varme? Tænker nemlig os at lave det sådan at jeg bare ska ha et enkelt stik fra lampen til en kasse med drivere og strøm i:)

[S1m0n]

Jeg bruger altid disse. De virker super:

http://www.ebay.co.uk/itm/8-Pin-Aviatio ... 336825839b" onclick="window.open(this.href);return false;

Kablet må bare ikke være tykkere end 8mm (mener jeg), men man kan sagtens finde kabel med 8 ledere i den tykkelse. Ellers kan et netværkskabel sagtens bruges, du kører jo ikke 2,5A gennem værd enkelt leder.

Tak for link. Noget som det jeg havde i tankerne da den også er pæn at se på:)

[Jesperctc]

vil lige minde om at et netkabel kun kan klare ca 500mA pr leder, så samlet max 2A på de 8 ledere.
