Tilslutning af driver og potmeter?

[Dan-P]

Hej. Jeg er ved at være færdige med min DIY led lampe.
Mht. tilslutning af potmeteret, vil jeg bare lige være helt sikker!

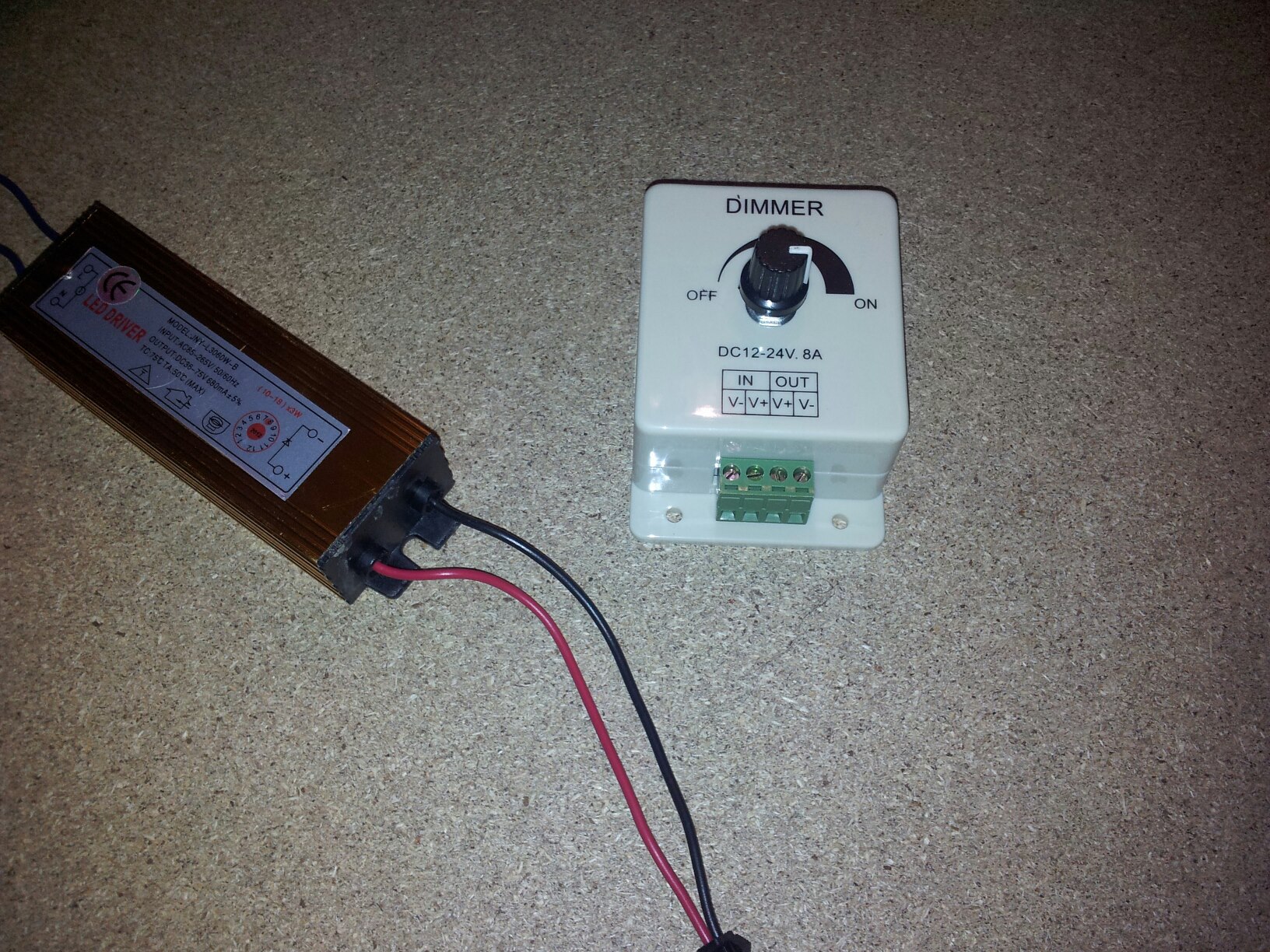

Strøm/spænding fra stikkontakt skal tilsluttes potmeteres "in" indgage, og fra out ud til driverens "blå ledninger" (den vejer af driveren der vender væk fra billedet), og de sort-røde ledninger går til plus minus på mine dioder, ikke?

[TobiasL]

Bare ved at kigge på billedet bliver jeg urolig, for den driver du har ser ud som om den selv registrerer hvor mange dioder du har tilsluttet og hvis dette er tilfældet er jeg ikke sikker på om det kommer til at virke. Den 'dimmer' du har købt skal sidde på driverens out (hvis du ikke vil brænde den af), altså imellem dioder og driver. Men ikke fra stikkontakten ind i 'dimmeren' for den er ikke beregnet til så meget spænding (V) og så er den til DC og ikke AC som kommer ud af stikkontakterne.
Håber det hjalp

[Hougaard]

Enig, de to ting vil ikke fungere sammen, du skal have en "dim-bar" driver der har en speciel indgang for at kunne dimme dioder på en god måde.

[Dan-P]

Arh p..!
Jeg er ikke den store ekspert på området, jeg blev bare anbefalet at købe den dimmer til den driver. Men det var så ikke det bedste råd alligevel :/
På driveren står der bare 10-18 x3w. Og jeg har lavet til at den skal trække 18 stk.

[martinl]

jag ville osse sige det ville give røg vis du sætter den dimmer på 220volt siden da der jo osse står fra 12til 24 volt på den.
og på diver står output 36til74 v så den ville da helt sikkert brænd af.
men vis den sku ha været nogen steder sku det være imellem driver og led, men den er jo ikke inden for de dc du abj med,
jeg ville nok osse ha taget en dembær driver som alle andre gør

[Dan-P]

Jamen så ved jeg det til næste gang
Hvad med driveren. Det er udgangen med de røde og hvide ledninger der skal tilsluttes led'erne ikke?

[martinl]

jo dem der står plus og minus på der sku osse garne står + og - på dine led:)
ved ikke hvor mange volt dine led er på men de skal seriforbindnes
så - fra driver - til minus på led og + fra led til - og + til - osv også ender du med + til sidst som skal på drivers +
håber du kan kloges af dette
for vis du parral forbinder dem brænder de af

[Dan-P]

Jeg har serieforbundet dem, og de to sidste dioder, hvor der er - ledig på den ene diode, og + ledig på den anden, gå jo så bare til + og - på driveren. det er sådan jeg har forstået det.
Det er 3w led'er jeg har på
