DIY led kit fra aquastyle... lampe in aktion....;)

[chris paarup]

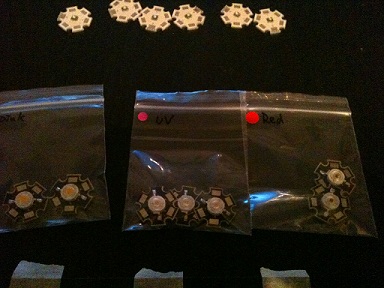

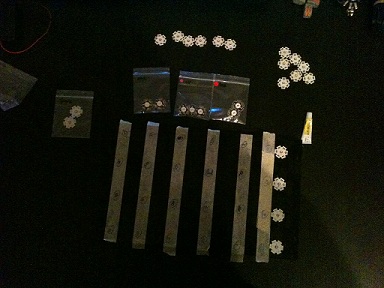

så fik vi endelig vores lampe kit fra qauastyleonline.com, sættet består af:
-9 royal bluw led
-8 cool white
-3 uv
-2 pink
-2 røde
de blå og hvide er cree, mens rød/pink/uv er bridgelux.
- 1 køleplade på 15 x 30 cm.

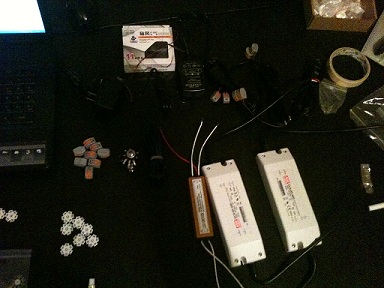

- 2 meanwell driver til de blå og de hvide dioderne
- 1 maxwell driver til de andre tre farver

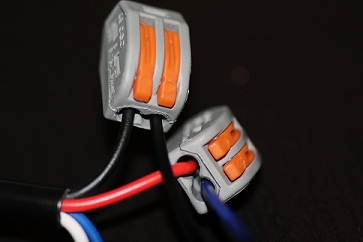

- 3 stik til sammenkobling med drivere
- 4 meter ledning
- lim til at sætte dioderne på med
- 3 dimmere til at justere lysstyrken.
- 10 v adopter til sammenkobling med dimmere og meanwell driver
- 1 blæser til varmeskinnen
- 24 lysspredere.

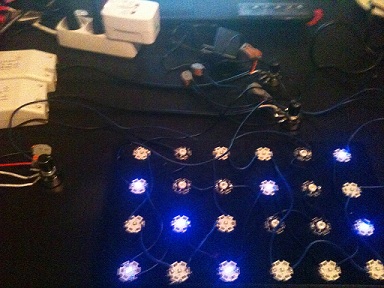

har på nuværende tidspunkt fået limet alle dioderne på og loddet dem sammen i en serieforbindelse i 3 forskellige forbindelser,
og på 3 forskellige dimmere og driver, så det gør det muligt at styre de blå, røde, og pink/rød/uv hver for sig.
lige nu mangler jeg at lime linserne på dioderne og få samlet det og loddet det sidste med dimmerne, og så skal den bare sættes til over tanken.
har smidt et par billeder op over det der er lavet end til videre, og skal nok smide flere op når jeg bliver færdig samt en lille demonstration på film....

[Dezon]

jeg er skuffet over mit jeg købte http://www.aquastyleonline.com/products ... Y-Kit.html med 24 hvid og 12 blå, de driver som følger med kan ikke klare det så måtte bruge en gammel driver og dele det lidt mere op. MEN syntes ikke at det lyser så skide godt og det er de hvide med 10k

[chris paarup]

okay.... har du brugt den adopter på 10 volt sammen med..... for hvis jeg fyre helt op så er det så skarpt at jeg hvis jeg kigger på det så kan jeg ikke se andet i lang tid efter.....

er din også med dimmer?

[Moente]

Det ser godt ud! Men må desværre skuffe dig og sige, at de alle ikke er Cree. AOS har så vidt jeg ved ikke Cree dioder, så der er sandsynligvis ingen af dem der er Cree. Medmindre de har nogen der ikke er på deres side.

[chris paarup]

ahhh tobias det kan faktisk godt passe de 3 farver ikke er cree...... tak for info....

[Allan M]

Spændende Chris!! Og tillykke.

Hvad er størrelsen på pladen?
Jeg kan se at jeg med min lille AI Nano ikke kommer ud i hjørnerne, med mindre at jeg laver kassen større og hæver lampen. Det er fint som det er nu, men måske gør jeg det engang.

Glæder mig til at se dit resultat.

[chris paarup]

takker...
den er 15 x 30 så den vil dække hele tanken.... og vil hæve lampen ca. 6 cm fra tanken, men ved slet ikke hvordan jeg skal bygge en kasse endnu..
hvad har du lavet din kasse af....??

[Moente]

ahhh tobias det kan faktisk godt passe de 3 farver ikke er cree...... tak for info....

Sandsynligvis er ingen Cree - ville bare lige lade dig vide det

Ser desuden rigtig godt ud. Jeg nyder at se flere og flere begive sig ud i at lave deres LED lampe selv. Husk for Guds skyld lidt aktiv køling på den plade, for det ser ud som om pladen ikke er så stor

[chris paarup]

det er rigtigt de 3 farver ikke er men de hvide og blå er cree.... det står ihvertfald på selve dioderne, skal nok prøve at fange et billed af det senere....

ja den er ikke særlig stor, 15 x 30 cm så den skal nok blive varm... han sendte en blæser med som kommer til at køre nonstob sammen med driverne mens lyset er tændt...

men har planer om at få en computerstyret enhed på med temp. måler og er par større blæsere.....

[chris paarup]

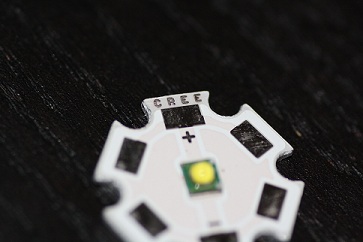

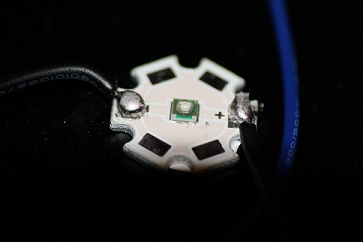

dette er en blå diode "cree" som var med i kittet, fik e par ekstra med ......

[akemedes]

Fik du tingene til at virker optimalt efter vores lille tlf samtale, og hvad gjorde du ?

[Moente]

det er rigtigt de 3 farver ikke er men de hvide og blå er cree.... det står ihvertfald på selve dioderne, skal nok prøve at fange et billed af det senere....

ja den er ikke særlig stor, 15 x 30 cm så den skal nok blive varm... han sendte en blæser med som kommer til at køre nonstob sammen med driverne mens lyset er tændt...

men har planer om at få en computerstyret enhed på med temp. måler og er par større blæsere.....

Udmærket. De ligner nemlig ikke hverken de normale dioder de har, da de er hvide og dermed ligner Cree. Godt godt. Det er også bedst at det er hvid og blå der er Cree

Det lyder godt. Jeg har 26 dioder på min køleplade, som måler 10x60, og den bliver omkring 50-55 grader uden blæsere. Med to blæsere på i lystændingstiden kommer den ned på lige under 30 grader

[chris paarup]

Fik du tingene til at virker optimalt efter vores lille tlf samtale, og hvad gjorde du ?

ja det må man sige, tak for hjælpen....

jeg havde ikke fået koblet den 10 v adopter til driverne, da det i min verden ville være mærkeligt at gøre det, men efter det så virker der ihverfald....

men har nu en af dimmerne der bliver ekstremt varm, mens de andre to ikke gør, ved ikke lige hvad det kan skyldes....

og så var der en lille batteri boks med 2 ledninger med som jeg ikke lige ved hvad bruges til,.....

[chris paarup]

det er rigtigt de 3 farver ikke er men de hvide og blå er cree.... det står ihvertfald på selve dioderne, skal nok prøve at fange et billed af det senere....

ja den er ikke særlig stor, 15 x 30 cm så den skal nok blive varm... han sendte en blæser med som kommer til at køre nonstob sammen med driverne mens lyset er tændt...

men har planer om at få en computerstyret enhed på med temp. måler og er par større blæsere.....

Udmærket. De ligner nemlig ikke hverken de normale dioder de har, da de er hvide og dermed ligner Cree. Godt godt. Det er også bedst at det er hvid og blå der er Cree

Det lyder godt. Jeg har 26 dioder på min køleplade, som måler 10x60, og den bliver omkring 50-55 grader uden blæsere. Med to blæsere på i lystændingstiden kommer den ned på lige under 30 grader

yes yes, det var også grunden til de 2 forskellige drivere.... 50-55 grader...!! puhaaa..... tør slet ikke tænke på hvad min "lille" plade bliver så... godt der skal flere blæsere på.....

[Moente]

Du skal hvert fald have én blæser på!

Den lille boks med batteri og to ledninger er en LED-tester. Smæk to AA-batterier i, tænd og hold ledningerne over på dioden for at se om den virker

[Rean]

og så var der en lille batteri boks med 2 ledninger med som jeg ikke lige ved hvad bruges til,.....

Hvis det bare er til alm. AA eller AAA batterier kunne jeg forestille mig det var til og tjekke LEDene inden du monterer dem

Altså sådan en her: http://www.rapidled.com/aa-battery-led-tester/

[chris paarup]

hehe super... fik ikke brug for den da de alle er monteret og heldigvis virker alle......

[chrislolk]

Bad du om at få Cree LED'er istedet for Brigdelux, eller er de begyndt at sende Cree ud som standard?

[Dezon]

okay.... har du brugt den adopter på 10 volt sammen med..... for hvis jeg fyre helt op så er det så skarpt at jeg hvis jeg kigger på det så kan jeg ikke se andet i lang tid efter.....

er din også med dimmer?

Hvilken 10V? .

Nej der er ikke styring på mine.

Jeg har det på samme måde, i "fri luft" kan man ikke kigge ned i dem, men så snart de kommer over baljen er der bare ikke et meget lys som kommer i gennem.

[chris paarup]

vi bad om at få cree i stedet og har så også betalt en del mere for sættet, da det blev custom samlet

[chris paarup]

okay.... har du brugt den adopter på 10 volt sammen med..... for hvis jeg fyre helt op så er det så skarpt at jeg hvis jeg kigger på det så kan jeg ikke se andet i lang tid efter.....

er din også med dimmer?

Hvilken 10V? .

Nej der er ikke styring på mine.

Jeg har det på samme måde, i "fri luft" kan man ikke kigge ned i dem, men så snart de kommer over baljen er der bare ikke et meget lys som kommer i gennem.

jeg havde en 10 v adopter med til mine meanwell driver, men hvis du har maxwell så er det ikke nødvendigt.....

syntes det lyder lidt underligt der ikke er så meget power på..... men skal nok lægge billeder op når jeg får den over....

[Dezon]

må du gerne.

Nej også det jeg tænkte, men ville da lige høre om jeg var gået glip af noget

[Hvam]

Nice jeg glæder mig til at se mere

[Dezon]

Tror ikke at de der drivere som fulgte med til mit sæt kan klare 14 spot hver. Tror jeg vil lodde det om og så se hvad der sker med kun 11 spot på hver driver.

[Dezon]

Tror ikke at de der drivere som fulgte med til mit sæt kan klare 14 spot hver. Tror jeg vil lodde det om og så se hvad der sker med kun 11 spot på hver driver.

Hvilket der så også står på deres side. 2x9 led spots...... Så meget for det, ny driver må det så blive.
Må blive sådan en satan. http://www.dioder-online.dk/index.php?p ... &Itemid=33

[chris paarup]

Ja det ville da forklare en del, håber du finder ud af det... Lægger en video ind senere i dag med min lampe....

[Carsten]

Udmærket. De ligner nemlig ikke hverken de normale dioder de har, da de er hvide og dermed ligner Cree. Godt godt. Det er også bedst at det er hvid og blå der er Cree

Det er nu ikke korrekt.

Cree laver kun dioderne og andre firmaer monterer dem på stjerner.
De XM-L dioder jeg fik fra USA var alle monteret på hvide stjerner, men dem fra Tyskland var på sorte.

[chris paarup]

har lagt en lille demostrationsvideo op af mit projekt, har valgt at placere dioderne alt efter hvordan korallerne er placeret i tanken, derfor kan det godt virke lidt uorganiseret, men der er en mening med det hele....

håber i nyder videoen...

[Rean]

Lad os nu se den over akvariet (Har ikke lyd på så ved ikke om du har sagt noget om det i videoen)

[chris paarup]

hehe det kommer, jo det fortalte jeg også lidt om i filmen..
