Mit LED projekt

[akemedes]

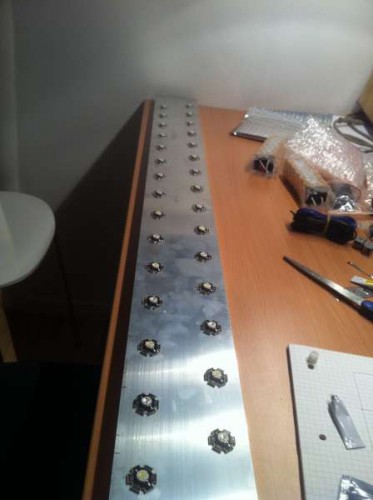

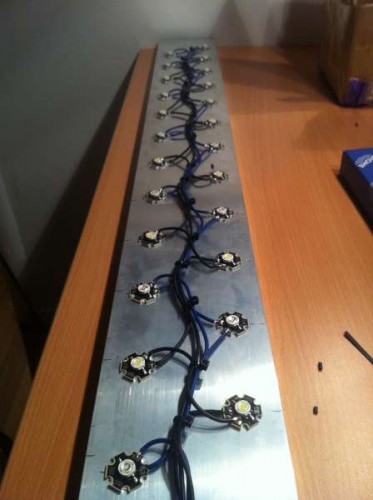

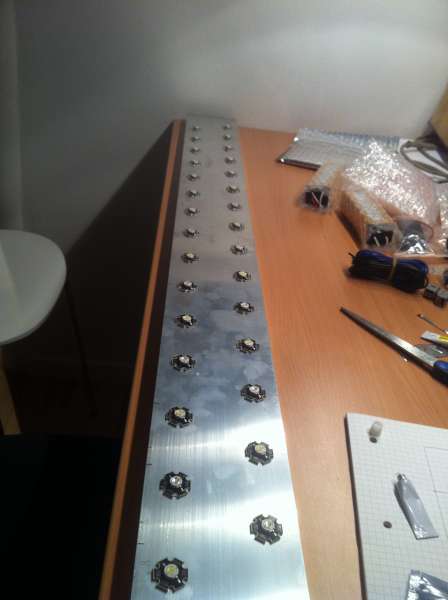

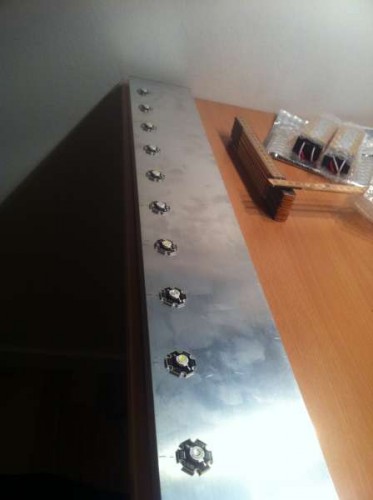

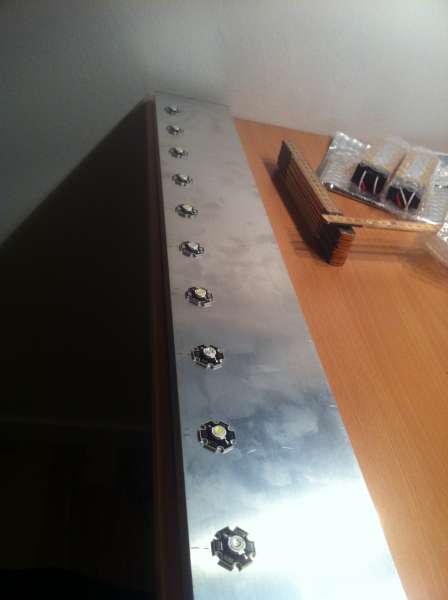

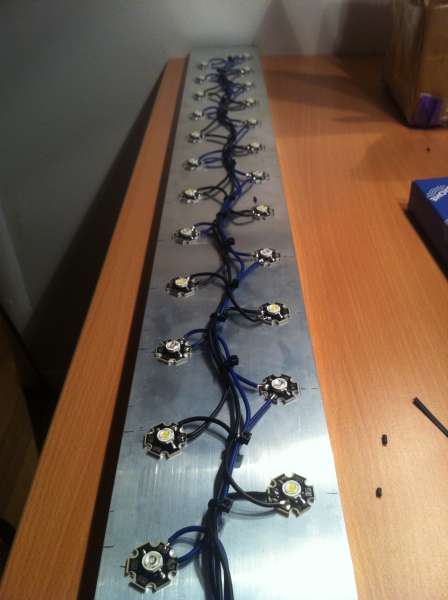

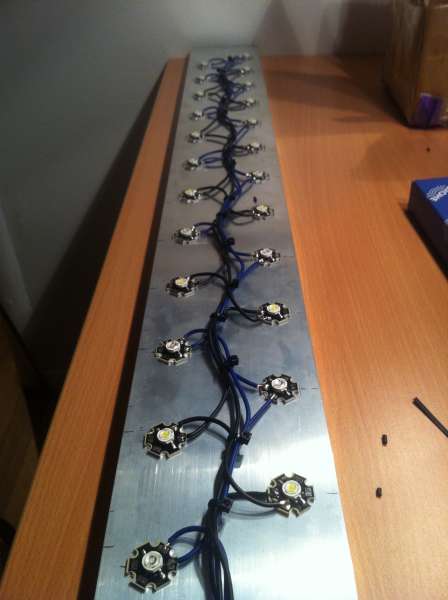

Jeg modtog mit LED kit fra aquastyleonline forleden og er nu blevet næsten færdig med min lampe.

Lampen består af:
120 cm Alu retskinne
20 RB LED (3 watt)
16 CH LED (3 watt)
60 Grader linser
Blå og hvid er på hver sin tænding med dæmper.

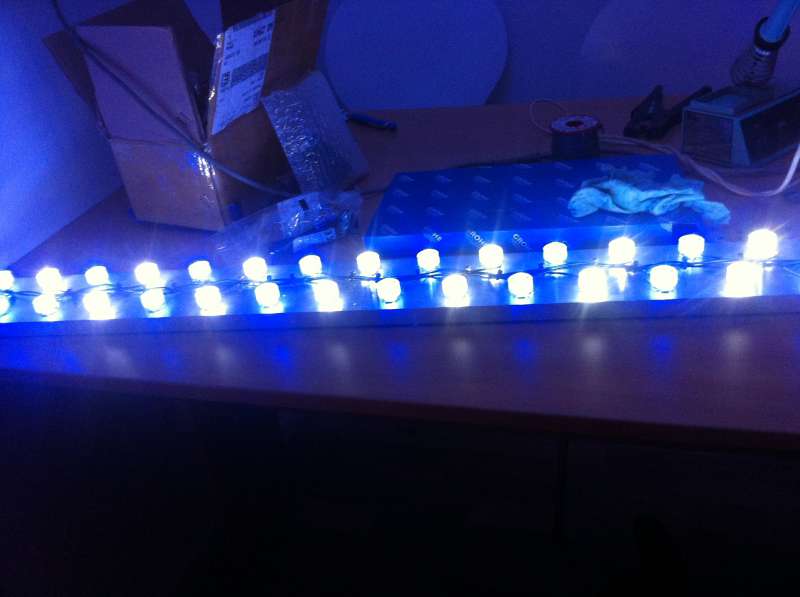

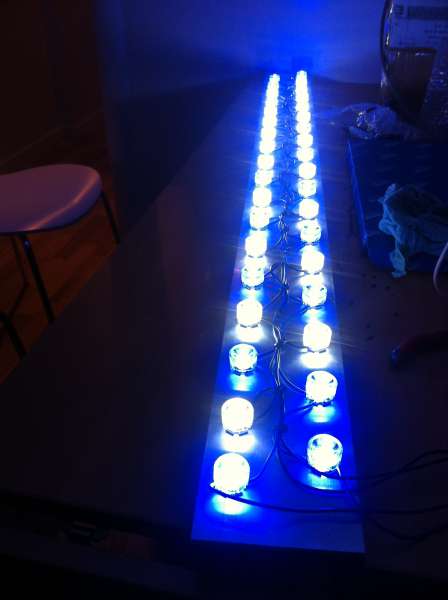

På billederne er lyset skruet helt ned, da det ellers ikke er muligt at tage billeder af det.

Til at starte med var det meningen at lampen skulle køre uden aktiv køling, MEN den plan er lavet om nu da skinnen bliver mere end berørings varm.
Min plan er at sætte 3 stk 100 mm pc kølere på skinnen som blæser direkte ned på alu´en, ville mene dette var nok.

[trolle]

Er det til at finde ud af hvis man ikke er den store gør det selv haj? Tænker på montering og samling...

Mvh

Troels

[akemedes]

Hvis du kan se forskel på +/- så er der ingen ben i det, så let er det..

[trolle]

Det burde jeg kunne

Har du lavet en afskærmning af lyskilderne?

[aamann]

Det ser spændende ud.. Glæder mig til at se om du kan få nok køling på når de bare sidder på en retskinne.

[akemedes]

Det burde jeg kunne

Har du lavet en afskærmning af lyskilderne?

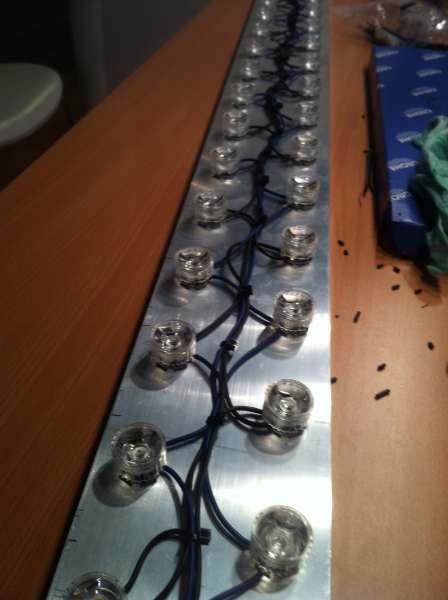

Du tænker så det ikke lyser ud til alle sider ? Der følger 60 graders linser med som man søtter på hver enkelt LED

[FrederikT]

Er det et færdig sæt du har købt eller er det noget du har købt enkelvis.

[trolle]

næææ, tænkte mere på en afskærmning fra vandplaskeri osv.

[akemedes]

Er det et færdig sæt du har købt eller er det noget du har købt enkelvis.

Det er det her sæt http://www.aquastyleonline.com/products ... e-Kit.html

[akemedes]

næææ, tænkte mere på en afskærmning fra vandplaskeri osv.

Der er ikke mere afskærmning end det linserne giver

[nielsk]

spændende projekt, tror du man kan bruge tykkere alu-skinne også undgå blæserne

[akemedes]

spændende projekt, tror du man kan bruge tykkere alu-skinne også undgå blæserne

Det tror jeg desværre ikke, den vil nok bare være lidt flere minutter om at blive varm. Men jeg tror måske ribber ville være en fordel til kølingsprocessen. Men nu ser vi hvor kold jeg kan gøre den med 3 blæsere og en styring.

[skod]

Akemedes, du vil få meget mere effektiv køling, hvis du bore huller igennem (husk dog at jo flere huller, desto mindre alu og dermed mindre køling ). Der er stort set igen køling inden i retskinnen, da luften ikke cirkulere. Så du har kun omkring halvdelen af køleeffekten fra aluminiumet som den er udformet nu. Hvis det var mig ville jeg bore et 10mm hul mellem hver led hele vejen igennem, det burde give en del. Alternativt kan du bore et stort hul midt på og smide en blæser derpå, men desværre er retskinnen jo temmelig smal så jeg tror ikke cirkulationen bliver stor. Men de løsninger er bedre en bare ventilere omkring skinnen.

PS: Ser ellers godt ud! Er du tilfreds med lyset og spredningen?

[akemedes]

Akemedes, du vil få meget mere effektiv køling, hvis du bore huller igennem (husk dog at jo flere huller, desto mindre alu og dermed mindre køling ). Der er stort set igen køling inden i retskinnen, da luften ikke cirkulere. Så du har kun omkring halvdelen af køleeffekten fra aluminiumet som den er udformet nu. Hvis det var mig ville jeg bore et 10mm hul mellem hver led hele vejen igennem, det burde give en del. Alternativt kan du bore et stort hul midt på og smide en blæser derpå, men desværre er retskinnen jo temmelig smal så jeg tror ikke cirkulationen bliver stor. Men de løsninger er bedre en bare ventilere omkring skinnen.

PS: Ser ellers godt ud! Er du tilfreds med lyset og spredningen?

Der gav du mig lige en god idé, jeg fjerne da bare plastik dutterne i hver ende og bore et 80mm hun oven på i midte og sætter en blæser på så den blæser ind i skinnen og ud af enderne. Burde det ikke være nok tror du ?

Mht til lys og spredning, så kan jeg ikke sige det helt store endnu da jeg ikke har fået mit nye akvarie (120x30x35) hjem endnu. Men umiddelbart synes jeg er godt smæk på lyset, og med de linser på er der minimal lys ud til alle sider.

[Carsten]

Da jeg begyndte med at montere på en retskinne opdagede jeg en lille irriterende ting.
Retskinnen er ikke hul. Inden i den er der nogle tværstivere, for at stabilisere retskinnen.

På den retskinne jeg har i brug, er der monteret 3x10w og 10x3w. Skinnen bliver lun men ikke rigtig varm.
Jeg har monteret en lille 60mm blæser over et hul jeg lavede på oversiden af den. (Og det var lige der jeg opdagede den tværstiver).
Blæseren har dog aldrig kørt, da jeg ikke mener at skinnen har været så varm at det har været nødvendigt.

[akemedes]

Du siger noget Carsten... Så må jeg have fat i et langt tyndt bor så jeg kan lave noget huller inden i..

[dennis_ler]

Du er ikke nervøs for at få sjove farvede skygger med den spredning du har på dine LED samt linserne ?
Det bedste ville være at sætte dem i par af blå og hvis, så de sidder lige op af hinanden, ellers risikere du en voldsom diskoeffekt i dit akvarium

[akemedes]

Du er ikke nervøs for at få sjove farvede skygger med den spredning du har på dine LED samt linserne ?
Det bedste ville være at sætte dem i par af blå og hvis, så de sidder lige op af hinanden, ellers risikere du en voldsom diskoeffekt i dit akvarium

Som de sidder nu så sidder de 2 hvide skråt over for hinanden og 2 blå, og sådan sidder de så skiftevis derned af..

[skod]

Kan man ikke banke de der stivere ud med en lang pind? det er vel bare plastik. Retskinnen burde da sagtens kunne holde formen når den bliver brugt til dette. Det med at bore huller i dem tror jeg ikke duer, du for for meget vindmodstand på den måde. Jeg ville fjerne dem helt.

[akemedes]

BONUS!!! Har lige pillet plastikdutterne ud i hver ende, og der er rigtig nok afstivning i, men kun EN og den går på langs lige i midte

[akemedes]

Har lige bestilt følgende til køling. Min ide er så at bygge controler ind i en lille kasse sammen med dæmperne til lyset

Køler: http://www.proshop.dk/Koeling-og-blaese ... 17543.html

Controler: http://www.proshop.dk/Koeling-og-blaese ... 29966.html

[skod]

BONUS!!! Har lige pillet plastikdutterne ud i hver ende, og der er rigtig nok afstivning i, men kun EN og den går på langs lige i midte

Det var da dejligt, så behøver du bare et hul til blæseren midt på.

[akemedes]

Nemlig... Jeg oploader lige nogle billeder når projektet er helt færdig...

[Hvam]

Er det et færdig sæt du har købt eller er det noget du har købt enkelvis.

Det er det her sæt http://www.aquastyleonline.com/products ... e-Kit.html

Hvad ryg det op i med fragt, moms og told?

[akemedes]

Er det et færdig sæt du har købt eller er det noget du har købt enkelvis.

Det er det her sæt http://www.aquastyleonline.com/products ... e-Kit.html

Hvad ryg det op i med fragt, moms og told?

Jamen når projektet er færdig har det kostet ca 1200,-

[Tonny]

Det var da en lækker pris for en LED lampe med lækker køle features.
Den blæser styring du har købt kan den styres via en temperatur føler som du har sat på din alu skinne?

[Tonny]

Har du forresten et billed hvor lampen hænger over din balje?

[Hvam]

Er det et færdig sæt du har købt eller er det noget du har købt enkelvis.

Det er det her sæt http://www.aquastyleonline.com/products ... e-Kit.html

Hvad ryg det op i med fragt, moms og told?

Jamen når projektet er færdig har det kostet ca 1200,-

Det var nu mest for det su bestilte hos Aquastyle?

[skod]

Ikke for at skræmme nogen, eller måske lidt. Idag er min udgave ca 3 måneder gammel. Første driver stod af i midten af januar. En ny blev sendt uden beregning og heller ingen brok. Idag er driver nr 2 stået af...... Håber de er ligeså flinke denne gang
Så nu har jeg mistet 2 ud af 5 drivere, lidt af et uheld eller..........

[Carsten]

Jeg sad også tænkte på, om det måske kan skyldes at vi presser driverne til det yderste? At vi måske bør sætte en diode mindre på hver streng?
