Led lamper

[DennisJ]

Hej,

Efter masser af læsning og snak på diverse fora er mit lampeprojekt endeligt færdig ;o)

Jeg har lavet 2 armaturer, de består af 2 stk. 100x19x5cm aluprofiler som køling.
På hver profil er monteret 30 RoyalBlue og 33 CoolWhite Cree 3W dioder, ialt 126 LED's,
de drives af 10 stk. Meanwell ELN60-48D. Lyset styres af min GHL, der er seperat styring af hvidt og blåt lys.
Der er monteret 2 stk. 12cm blæsere på hver profil for køling.

Ved fuld power, begrænset til 0,9A, til alle dioder, bruges der samlet 440w,
på billederne er de på omkr. 65% og trækker 315w

Lyset har været over baljen lidt over en uge, og indtil videre ser alt fint ud, jeg har ikke mulighed for at måle PAR eller lign, men umiddelbart er der lige så meget lys over som før, 2x250w HQI og 2x54w T5.

Lidt billeder ;o)

Bukning af acryl:

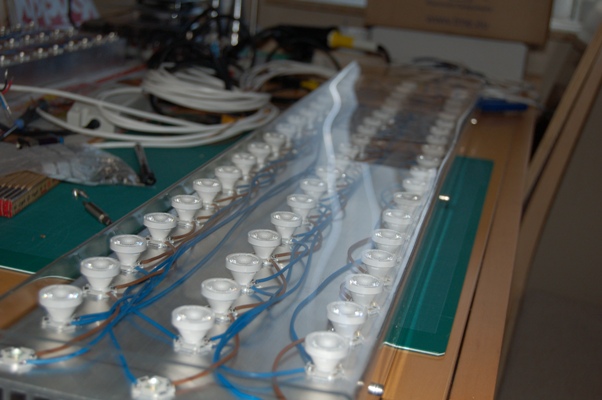

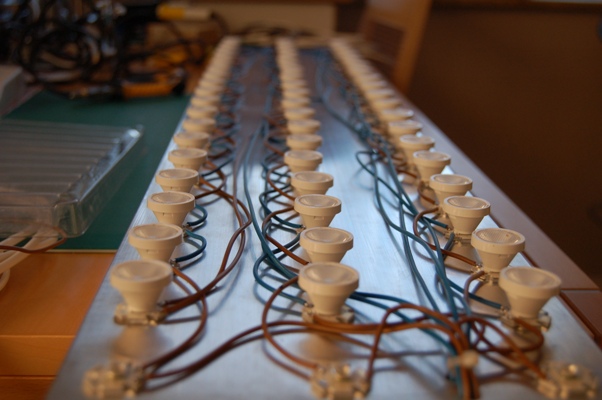

Dioder monteret og Acryl afskærmning på plads:

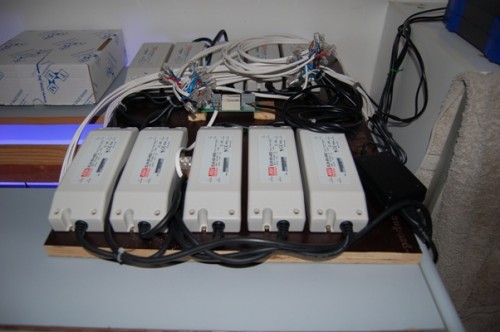

Forsyningerne:

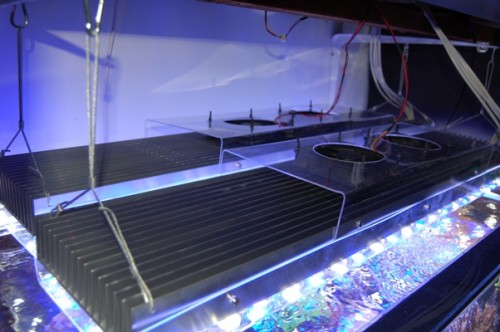

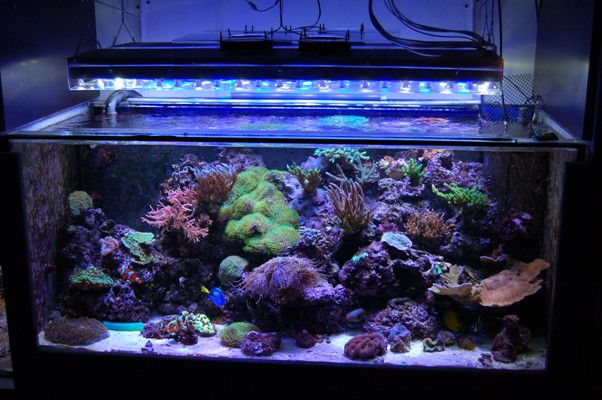

På plads over baljen ;o)

[herzberg]

Fedt arbejde, det ser sgu rigtig nice ud. Og lyset over baljen ser også rigtig godt ud IMO

Hvad har det så stået dig i?

[DennisBS]

Fedt projekt.. kan du styre det, så man simulere solopgang/nedgang? altså f.eks tænder 1 af gangen?

[DennisJ]

Tak.

Det har kostet omkr. 8.000.-
126 dioder a' 6$
126 Linser a' 1$
10 forsyninger til 230.- stk.
2 køleprofiler for ca. 800.-
acryl for 150.-
Arctic silver lim for 150.-

Jeg kan styre blåt og hvidt lys hver for sig vha. GHL'en så farve balancen kan justeres som ønsket og der er solopgang/nedgang ;o)

[DennisBS]

Super fedt... Håber koraller og det hele vokser lige så godt under den slags lys...

[Peters1]

Ser rigtig lækkert ud og super udført arbejde Glæder mig til at se udviklingen i baljen med det nye lys og lækkert at det kan styres via din computer

[jthyge]

Det ser rigtigt godt ud.

Er der nogen forskel på opvarmningen af akvariet, i forhold til HQI?

[thyme]

Kunne være interessant med et parmeter der lige kunne fortælle lidt om lyset

[DennisJ]

Det ser rigtigt godt ud.
Er der nogen forskel på opvarmningen af akvariet, i forhold til HQI?

Temperaturen er faldet 1-2 grader, før lå den lige under 29 når HQI'en slukkede, nu ligger den maks 27.5

Kunne være interessant med et parmeter der lige kunne fortælle lidt om lyset

Ja, det kunne være sjovt at måle, jeg forsøger at tage nogle vækstbilleder den næste tid.

[stefan_sørensen]

har du lavet en forbrugsmåling på det nye lys setup, for at se hvor meget du reelt spare i strøm?

[Bosse]

Godt at se din lampe færdig Dennis. Med hensyn til vækst kan jeg bare sige du kan godt glæde dig Jeg ser en helt vandvittig vækst hos mig

[DennisJ]

har du lavet en forbrugsmåling på det nye lys setup, for at se hvor meget du reelt spare i strøm?

Ved 100% på begge GHL kanaler trækker det samlet 445w, forsyningerne er justeret til maks. 950mA.
på billedet af akvariet er hvidt lys 60% og blåt 65%, og ligger omkr. 315w, det ser ud som samme mængde lys som de 2x250w HQI i lumenarc reflektorer og 2x54w T5 jeg havde før.
Men det er jo visuelt, kan ikke sige om det er samme PAR.

Den sidste uge har akvariet brugt ca. 10Kwh mindre end ugen før ;o)

Godt at se din lampe færdig Dennis. Med hensyn til vækst kan jeg bare sige du kan godt glæde dig Jeg ser en helt vandvittig vækst hos mig

Jeg er også glad for den endelig blev færdig;o)
jeg ser frem til at følge det de næste uger ;o)

[mantaray]

Hej Dennis
Det ser sgu godt ud. Smart splash guard du har lavet.

Jeg kan nogenlunde regne ud at du har ca. 80 mm mellem rækkerne og ca. 40-50 mm mellem kolonnerne, passer det ikke?
Med afstande på ca. 80 mm giver det ingen problemer med mørke områder?

Arctic limen, har du købt den ”over there”, eller er den købt i Danmark i så fald hvor?

Har du tilsluttet dine Meanwell forsyninger til GHLen via nogle EGV-AP-1F(2F) eller hur?

Mvh
Morten

[Hougaard]

Godt arbejde, nu mangler vi virkeligt det quantum meter

[Bosse]

Hougaard: Ja meget, vil sku gerne have målt min lampe, som det er nu skyder mine acroer meget fra bunden af akvariet og har masser af farve. Det er vel egentlig mest for nysgerrighedens skyld, da væksten og farverne hos mig viser der er rigeligt lys. Faktisk er det sådan at jeg har nogle zoaer til at stå på bunden som ikke åbner sig helt pga af lysmængden

[spdiving]

Det ser sgu fedt ud tilykke med lamperne. Selv om lamperne er dyre at lave så er de hurtigt tjent hjem i sparet strøm

Steen

[DennisJ]

Hej Dennis
Det ser sgu godt ud. Smart splash guard du har lavet.

Jeg kan nogenlunde regne ud at du har ca. 80 mm mellem rækkerne og ca. 40-50 mm mellem kolonnerne, passer det ikke?
Med afstande på ca. 80 mm giver det ingen problemer med mørke områder?

Arctic limen, har du købt den ”over there”, eller er den købt i Danmark i så fald hvor?

Har du tilsluttet dine Meanwell forsyninger til GHLen via nogle EGV-AP-1F(2F) eller hur?

Mvh
Morten

Hej Morten,

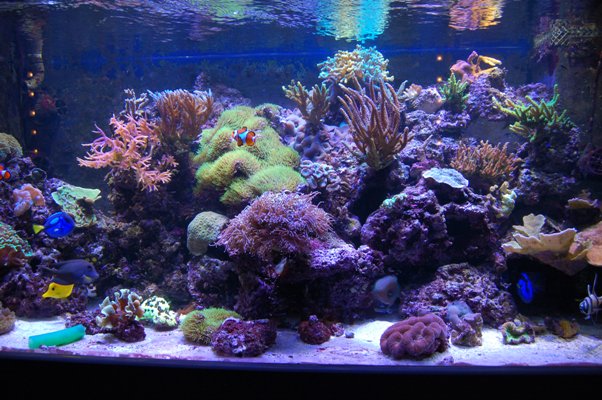

Jeg måtte hæve lampen pg.a. problemer med "banding", se korallerne øverst i akvariet på dette billede.

Jeg har hævet lampen så der er ca 15 cm til vandoverfladen, så det er ikke længere et problem, det er 60gr. linser.

Jeg har tilsluttet dem via EVG-AP-2F til GHL'en så slukker den ned for 230v til forsyningerne når lyset slukker.

Artic limen er købt hos leds.de, de er dog lidt dyre i porto hvis du ikke skal have andet,
jeg har et par ekstra tuber til overs hvis du er interesseret ;o)

Godt arbejde, nu mangler vi virkeligt det quantum meter

Tak, ja det har jo været op at vende adskillige gange tidligere ;o)

Det ser sgu fedt ud tilykke med lamperne. Selv om lamperne er dyre at lave så er de hurtigt tjent hjem i sparet strøm
Steen

Tak,
strømbesparelsen bliver nok maks 1000-1500 årligt, men forhåbentligt skal jeg ikke skifte pærer de næste mange år ;o)
jeg glæder mig over at temperaturen er faldet 2-3 grader, det bliver spændende til sommer at se om det har løst varme problemerne.
Derudover er fordampningen faldet fra lidt over 4 til 3 liter dagligt, det kan ses på luftfugtigheden i stuen ;o)

[AndersNT]

LED er helt klart ved at være interessant Gad godt snart ud og se en balje med LED over!

[GedemeisterDK]

Spændende projekt

Men der mangler jo stadig lidt målinger.
Hvad er par pr watt set i forhold til før.
Visuelle observationer kan ikke bruges desværre. Selv om et quatum meter er det rigtige, så kunne et alm. lux meter da være værd at prøve først, de kan fås smidt i nakken på ebay.

Er dine besparelser alene en resultat af en reduktion af lys-mængden og effekten fra 315w led mod 500 w hqi + 108w t5. (kunne du have opnået lidt det samme med 150w hqier, eller ren t5ho)

Er temperaturfaldet et resultat af dels lavere effekt eller måske en mere optimal køling med alu-profiler og akrylskjoldet, så mindre varme når vandet i forhold til hqi? Er diodernes optik bedre til at få lyset til korallen og ikke i alle andre retninger?

En øget effektivitet eller er det andre faktorer.

[mantaray]

Artic limen er købt hos leds.de, de er dog lidt dyre i porto hvis du ikke skal have andet,
jeg har et par ekstra tuber til overs hvis du er interesseret ;o)

Tak for tilbuddet, men jeg tror jeg prøver den langhårede vej med gevind og skruer (det kan være jeg fortryder inden jeg er nået halvvejen).

Mvh
Morten

[Anders månsson]

Rigtig flot færdig resultat!

jeg havde et LED projekt for ca 3 år tilbage som aldrig blev færdig udført... Jeg har stadig alt liggende til senere...

JEg ved ikke om den gode Mads-fisk stadig er aktiv herinde, men jeg mener, han kunne få fingre i en PAR måler?

[skr]

Artic limen er købt hos leds.de, de er dog lidt dyre i porto hvis du ikke skal have andet,
jeg har et par ekstra tuber til overs hvis du er interesseret ;o)

Tak for tilbuddet, men jeg tror jeg prøver den langhårede vej med gevind og skruer (det kan være jeg fortryder inden jeg er nået halvvejen).

Mvh
Morten

Ang. lim vs. skruer, så har jeg kig på de her i stedet for http://www.nanotuners.com/product_info. ... cts_id=627 det er knap så permanent en løsning som lim og man skal ikke til at bore i kølepladen.

[Stillhoff]

Hej DennisJ
Har du en opdatering på hvordan det går med lamperne.

Er det nok lys- eller er det for meget? Kører du på 100%

Købte du dine drivere i USA? og ved du om man kan få nogle tilsvarende herhjemme?

[DennisJ]

Hej DennisJ
Har du en opdatering på hvordan det går med lamperne.

Er det nok lys- eller er det for meget? Kører du på 100%

Købte du dine drivere i USA? og ved du om man kan få nogle tilsvarende herhjemme?

Hej,

Det går fint med lamperne, jeg kører dem på 65% på de hvide og 75% på blåt. Driverene er købt i Polen hos http://www.tme.eu

Et par billeder.

1 dec. 2009

17 feb. 2010

1 dec. 2009

17 feb. 2010

[Stillhoff]

Hvor mange Led kan der trækkers på de drivere? Kan det passe at du kan trækker op til 14x3w på dem?

Når ja! og så en side bemærkning; Led1.de har ikke linser til de nye Cree XP-G.

[DennisJ]

der kan maks trækkes 13 dioder pr. driver.

[Stillhoff]

Det er da også meget godt til den pris. De passer perfekt til min siemens logo PLC, så det er helt kanon at du har fundet og testet dem.

[LarsSteen]

Tak.

Det har kostet omkr. 8.000.-
126 dioder a' 6$
126 Linser a' 1$
10 forsyninger til 230.- stk.
2 køleprofiler for ca. 800.-
acryl for 150.-
Arctic silver lim for 150.-

Jeg kan styre blåt og hvidt lys hver for sig vha. GHL'en så farve balancen kan justeres som ønsket og der er solopgang/nedgang ;o)

og så + den pris på GHL ikk' ?

hvor stort akvarie dækker den og dækker den det hele ?

[DennisJ]

Tak.

Det har kostet omkr. 8.000.-

og så + den pris på GHL ikk' ?

hvor stort akvarie dækker den og dækker den det hele ?

GHL er købt ved siden af ;o)

Lamperne blev lavet til mit gamle 130x60x60, men er nu sat i forlængelse af hinanden på mit nye 220x50x50 og de dækker fint det hele.

[hougaard76]

er det muligt at komme forbi og se dit lys???

synes sku det ser godt ud... kunne godt tænke mig lidt inspiration?

kan du ikke sende mig en pb
