Skal samle en t5 lampe

[minedykker]

Men hvordan skal ledningerne side....
Har min 220 volt ind i den ene ende og så er der en indgang der hedder leads 1 og 2 mak 2 meter og 3-4 som ikke bruges og 5-6 max 1 meter skal den en fatning på 1 og 2 og ledningen må ikke være over 2 meter og den anden fatning 5-6 må ledningen ikke være mere ind 1 meter ???

Transformeren er en osram quicktronic Qt-fq 1 x 54/230-240 cw

[Carsten]

Det er vel blot at følge diagrammet på oversiden af forkoblingen.
Er godt klar over at det ikke lige er det svar du ønskede, men smid et billed af diagrammet, så er det lettere at se, og forklare.

[minedykker]

Hehe du har ret men kan ikke upload et billede fra min iPhone til siden ved ikke hvordan man gør

[minedykker]

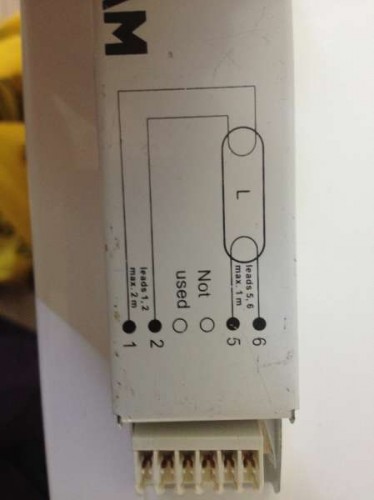

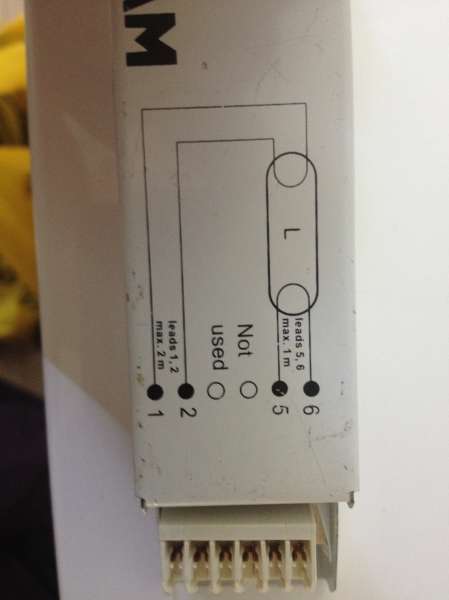

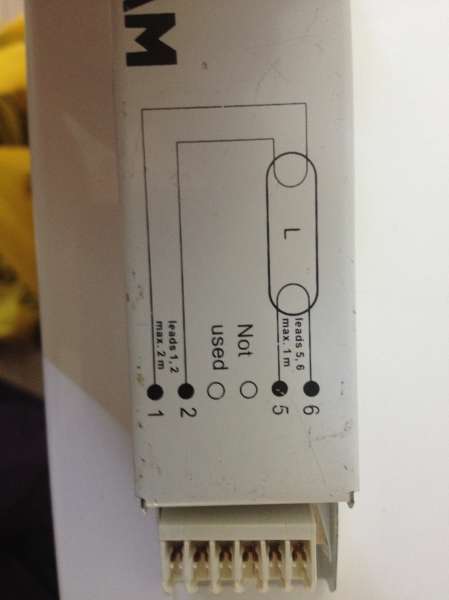

Nu med billede

[amddurin]

1 og 2 skal vel så bare til den éne fatning og 5 og 6 skal så i fatning 2...

Det er SVJV vigtigt at nr. 1 og 6 ligger i direkte linie, som diagrammet viser og det vil sige at røret set oppe fra og lodret, skal ramme de pinde der er i den éne side af fatningerne og 2 og 5 skal så ligge i modsate side.

Dette må gerne bekræftes af andre inden du forsøger, da jeg ikke vil stå til ansvar for dette, jeg mener bare at det er sådan. Jeg har lavet montering af T5, men det er ca. 2 år siden...

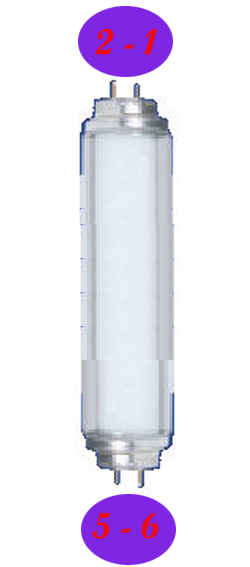

De blå skal forstille fatningerne og tallene viser ledningen med strøm til den pågældende pind på røret.

[minedykker]

Okay ja hvis der er nogen der kan bekræft det må de meget gerne så man slipper for at brande noget af ;0)

[Carsten]

Det kan ikke være anderledes.
