Dæmpe LED

[jbnhf23]

Hej forum, skal snart i gang med at bygge min LED lampe og har i den forbindelse brug for at kunne dæmpe LED'ene. Jeg bruger mean well 60-48D drivere. Jeg forestiller mig en variabel modstand af en art, men hvordan kobles det sammen med driveren, er der en der har en skitse

[Moente]

Der burde stå noget her: http://www.vinnymarini.com/pictures/rap ... dimmer.pdf

[Stefan]

Den type driver dæmpes med 0-10V, hvor 10V giver et output på 100%. Du skal derfor have en strømforsyning, batteri eller lign. som tilsluttes driveren for overhovedet at få lys. Det er i forbindelse med denne strømforsyning, at du kan tilføje en dæmper.

[Zacho]

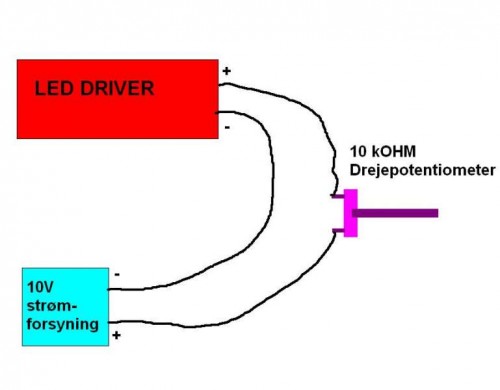

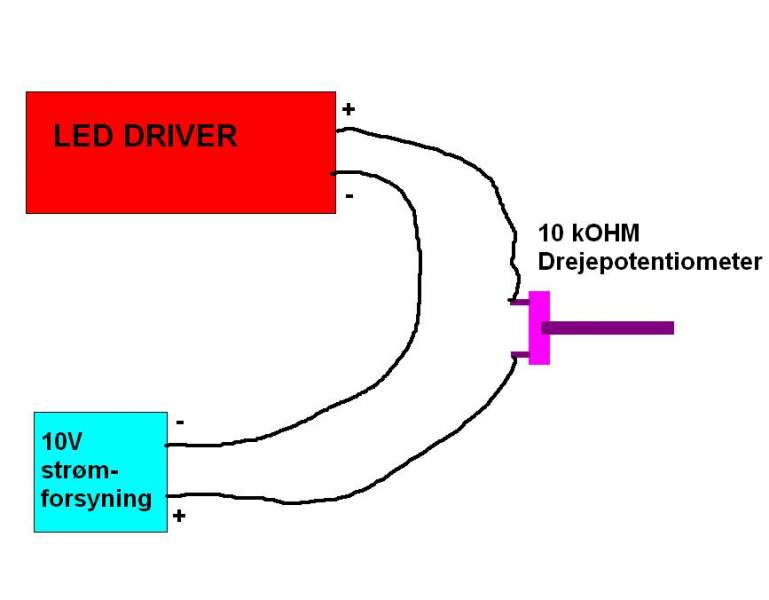

Jeg bruger samme driver til min LED lampe og det styrer jeg ved hjælpe af en variabel modstand (potentiometer) og en strømforsyning. Det er meget let at koble samme potentiometeret sættes på den ene (jeg bruger +) og vidre til driveren. har prøvet at tegne det på billede.

[jbnhf23]

tak for svarerne.

zacho-> De ledninger du kalder + og - er det den blå og hvide ledning, altså de to ledninger der bruges til at dæmpe med?

[jbnhf23]

hvor har i skaffet en 10V adapter, syntes kun jeg kan finde 12V

[amddurin]

Jeg har lige prøvet kun med de 2 ben (Mid og højre set forfra) Og man kan IKKE dæmpe ligeså meget, som når man også køre minus over det venstre ben, så jeg vil anbefale at man bruger alle 3 ben på potmeter som vist i vejledningen i linket længere oppe i denne tråd... (Den viser 2 potmeter til styring af 2 drivere. BEMÆRK: Hvis man kun vil styre alle dioder lige meget er 1 potmeter nok til alle drivere, bare husk at sætte + og - rigtige til Dim på driverne.)

[Zacho]

Jeg har selv bygget en 10V strømforsyning, da jeg også skulle bruge den til computeren der styrer lyset.

Prøv at kikke på tme.eu de har måske nogle billige strømforsyninger, og så er det i polen, så ingen told.

[amddurin]

hvor har i skaffet en 10V adapter, syntes kun jeg kan finde 12V

Jeg købte min gennem ebay, men den blev sendt fra Kina, dog ingen importmoms, men det er ikke til at vide og så ved jeg ikke om den er lavet efter sikkerhedsforeskriferne som CE godkendte vare eller er, men jeg kunne heller ikke finde en på 10V i DK...

[J.A]

Hej
Du kan købe dem som regulerbar fra 1 - 12v i biltema eller her http://elektronik-lavpris.dk/product_in ... s_id=31364
Eller hbilken som helst anden strømgiver du kan regulere ned til 10 vdc
Mvh Jan

[jbnhf23]

der står den kan levere 3/4,5/6/7,5/9 og 12 V DC men kan den også levere 10v?

[jbnhf23]

har lige et lille sidespørgsmål.....jeg har 8 drivere til min lampe, kan man ikke samle de 8 drivere og tilslutte via ét 220 volt stik? Hvis ja, ved i hvor man kan købe en god samlemuffe af en art?

Syntes ikke denne ser sikker nok ud når nu der er 220V på:http://www.lavprisvvs.dk/shop/lk-klemra ... 7961p.html

[Zacho]

Jeg har selv 6 drivere til min lampe, men jeg har købt en stikdåse til 6 stik og sat dem i der sådan at de bliver samlet til 1. Synes at det bliver for farligt hvis man samler mere end 1 ledning pr stik, og den anden løsning er jeg sikker på at er lovlig.
Man kan sikkert godt lave det lovligt på en anden måde, men ved ikke helt hvordan. Der må være en elektrikker herinde et sted som kan hjælpe

[Stig Jest]

hvor har i skaffet en 10V adapter, syntes kun jeg kan finde 12V

Kan man ikke bare bruge en 12V forsyning?
Når den får 10V lyser den 100%
Når den får 11V eller 12V lyser den vel stadig kun 100%

Mvh. Stig

[jbnhf23]

har læst et sted at den ikke må få mere end 10.7 volt, men kan man ikke bare bruge den med en 9 volt og så justere på current skruen inde i boksen, så når der er 9 volt så leverer den fx 900 mA

Eneste ulempe jeg ser er at man får en grovere skala når der skal dæmpes, men er der nogen der ved om man kan bruge en 9 voltt?

[Stig Jest]

Har du prøvet at sætte et voltmeter på en 9V forsyning?
Den jeg har liggende måler jeg 10,5V på.

Mvh. Stig

[jbnhf23]

nej har ikke prøvet at måle på et, men hvis det er normalt så må jeg hellere købe en 9 volt adapter, så er der lidt tolerance op til de 10,7 volt

har endnu et lille spm

har set flere sætte en modstand i serie med led'ene gerne en på 1 ohm der kan klare 5 watt, hvad er formålet med den?

[Carsten]

nej har ikke prøvet at måle på et, men hvis det er normalt så må jeg hellere købe en 9 volt adapter, så er der lidt tolerance op til de 10,7 volt

har endnu et lille spm

har set flere sætte en modstand i serie med led'ene gerne en på 1 ohm der kan klare 5 watt, hvad er formålet med den?

Så vidt jeg har forstået, er det kun for at det bliver nemmere at måle på kredsen.

Har du virkelig behov for at dæmpe dioderne mere end det bliver med driveren??
Driveren kan dæmpe lyset med mindst 50%

[amddurin]

Har du virkelig behov for at dæmpe dioderne mere end det bliver med driveren??
Driveren kan dæmpe lyset med mindst 50%

60-48D kan, ud over 0-10V styringen, kun dæmpe amp ved at man piller låget af og stiller på en lille skrue indeni...
Det er derfor 100x nemmere at dæmpe lyset over akvariet, eller justerer farven ved brug af flere Drivere, ved at have potmeter mellem Driveren og en 10V strømforsyning...

Jeg skal selv have sat 4 potmeter på til at styre mine (pt 3 stk) stk drivere. Det éne til at justerer hele lampen på en gang og ét til hver driver for at kunne dæmpe hvid i forhold til RB og/eller Blå...
Derudover kan man via akvariecomputer lave solop og nedgang via 0-10V styringen...
