IKS Temperatur Modul DIY

[Brian]

Hejsa

Jeg har fundet tegninger på Niveau modul men mangler til Temperatur Modul. Er der evt en der kunne lokkes til at kigge på deres eget originale så jeg kan lave et selv
Jeg skal bruge følgende information :

1) Den ohmske værdi for den modstand der måler temperaturen - måles med ohmmeter.
2) Tegning over modstande i stikket - her sidder et par modstande på nogle bestemte pins som IKS bruger til at kunne ID hvilket modul det er - meget simpelt !!

[Carsten]

Det er desværre ikke bare sådan lige at åbne klodsen!

[Brian]

Er stikket ikke bare klipset sammen således at man kan åbne det i den ene side og vippe låget op ?? Det er det hvertfald på pH modulet !

[Claus]

Jeg fik for at stykke tid siden at vide at modstanden i føleren skal være 1,1 ohm ved 25 grader. Ved ikke om det hjælper.

Har også lige sendt et par billeder på din mail af indholdet i mit temp modul. Har desværre ikke et program der kan få billederne under grænsen.

[soeren_damgaard]

Brian.. Vil du lige resize dem og poste dem her.

[Brian]

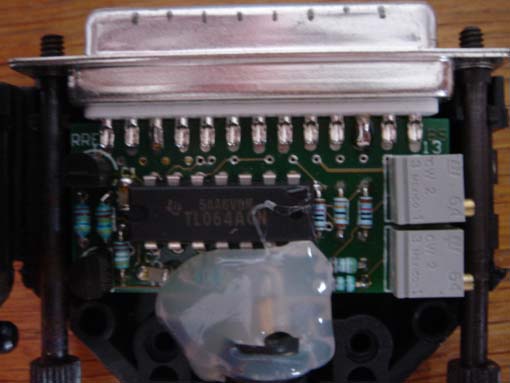

Her får i lige billederne - stor tak til Claus !

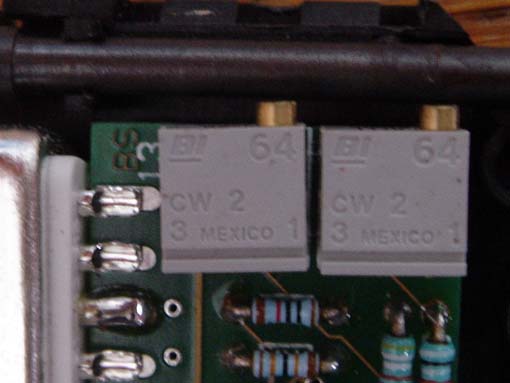

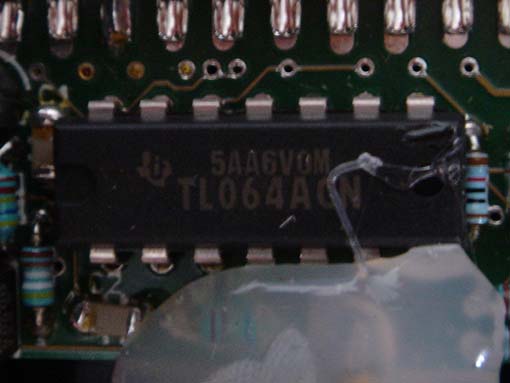

Jeg kan se at der sidder lidt mere stads deri end først antaget. Men det burde bestemt ikke blive noget problem. Kredsen er en TI (Texas Instruments) så den er tilgængelig - højst sandsynlig en lille instrumental forstærker kreds. Resten er vist bare 2 transistore og nogle modstande(heraf 2 variable sikkert til fin kalibrering af enheden).
Men jeg tror lige jeg vil snakke med Søren Ravn om at kigge i hans så jeg kan få målt på modstandenes størrelse samt set hvilke transistore det er.

[wrang]

Oppz detta ser svårt ut att bygga. Kul att bygga sin egna men denna modul är ju ändå ej så dyr att köpa...

[Brian]

Jeg har købt alle dele til både Temperatur modul samt Niveau modul og det har kostet lige under 300,- DKr ved RS Components !
Så jeg syntes godt det kan svare sig hvis man kan finde ud af at lodde !

[wrang]

Okey då kommer du snart då med en komponent lista och ritning över det hela

[Brian]

Ja der skal nok komme info om det jeg bygger.

Kan desuden lige sige at det er en PT1000 der sidder som føler i et sådan temperatur modul. Den koster omkring 50-60 Dkr så prisen stiger lige lidt for at gøre det selv

Har modtaget alle komponenterne til det hele igår og regner med at bygge det i starten af næste uge da jeg der er tilbage på skolen og kan bruge deres udstyr til at bygge det med.

[wrang]

Låter bra detta!!
Tror du att det finns möjlighet att bygga en Ph modul oxså?

[Brian]

Wrang - Ja det kan man da. Jeg har haft mit åbnet idag og har kigget lidt på priserne på de komponenter der sidder deri. Jeg vil skyde på at det kommer til at koste omkring 400-450 kr i ren indkøb at lave - UDEN PROBE - kun en kopi af modulet...

Jeg har lavet min niveau modul idag, det tog ca. 5 minutter !! Skal nok smide et billede af det når jeg lige får mit kamera hjem igen. Det endte med at koste ca 150 DKr ialt med det hele.

Så næste ting på porgrammet bliver temperatur modul og derefter tror jeg faktisk at jeg laver mig en strømskinne mere

[soeren_damgaard]

Hvilke komponenter bestilte du til din niveauføler og hvor ?

[Brian]

Det meste er købt ved RS components - http://www.rsonline.dk

1x Væskeniveaudetektor - vare nr. 331-017 - LINK
Resten havde jeg men det kan da naturligvis også findes ved RS eller anden steds :
3x 10 Kohms modstand
1x 25 pol SUB D stik - Hun
En stump kabel da ledningen på føleren ikke er så lang.

Jeg har desuden valgt at ikke montere et BNC stik imellem føleren og selve SUB D stikket da jeg ikke syntes at det var nødvendigt. Men dette kan da let gøres, og bare limes i ligesom de er originalt fra IKS !

Diagram til forbindelser samt modstands placering. Føleren monteres mellem A og B :


Hele ideen stammer fra dette link - http://www.reefligion.com/diy4.htm

[soeren_damgaard]

Hey.
Ville gerne se det SUB d stik indvendigt. Kan du ikke lige poste et billede af komponenterne du har sat på!

[Brian]

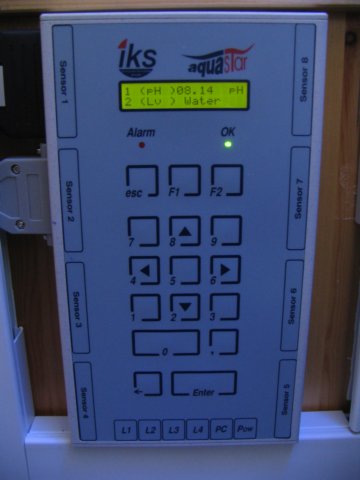

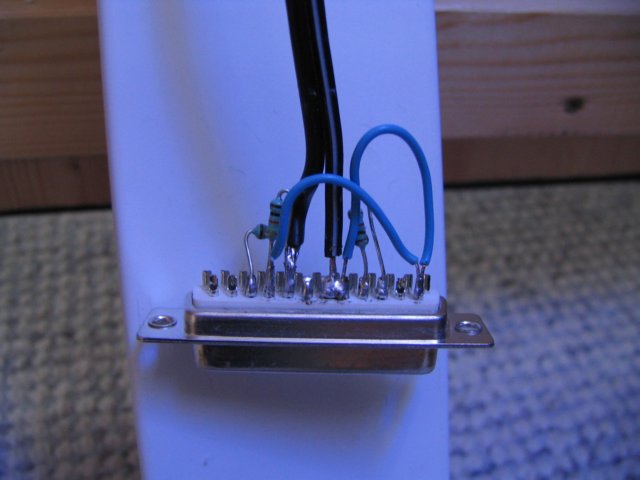

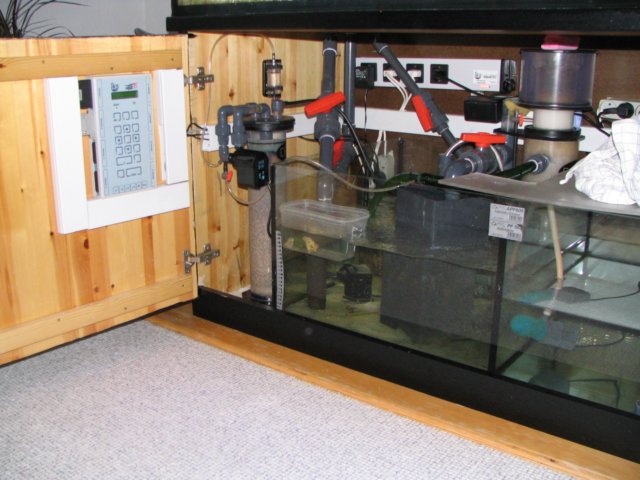

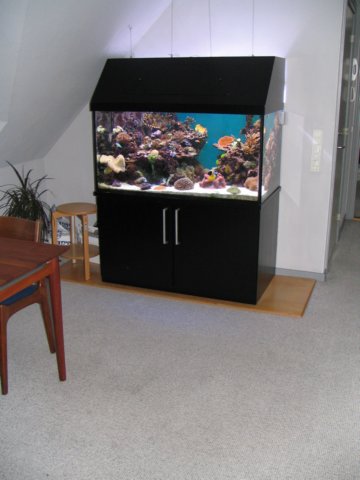

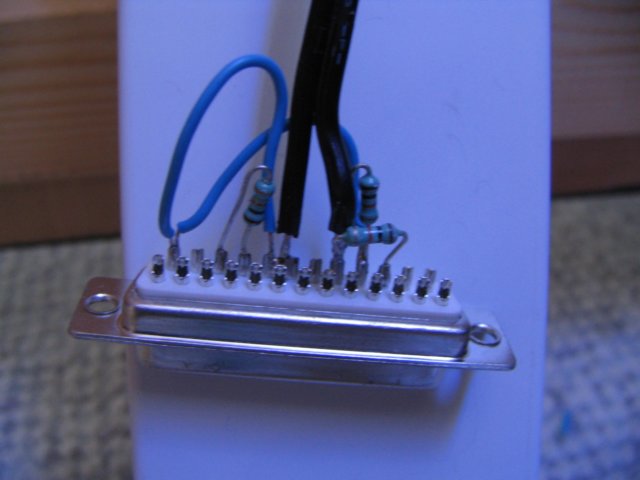

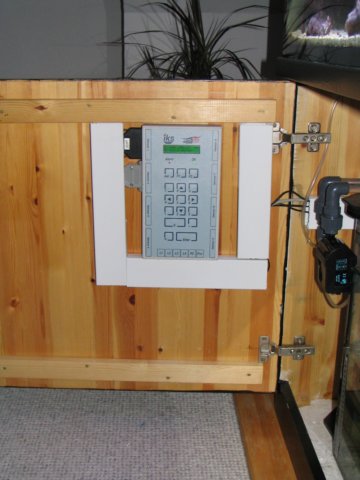

Jamen det skal du da lige få Søren - mit kamera er netop kommet ind af døren igen Som du kan se er de blot loddet direkte på stikket. Har smidt lidt billeder af resten af min IKS installation også - mangler stadig endestykker til det hvide kanal så det lige kan afsluttes pænt.

[soeren_damgaard]

ser godt ud.
Kunne du ikke gøre det samme ved PH´en også ? Overvejer at handle sådan en IKS

[Brian]

Du kan gøre det ved alle modulerne - du kan da selv lave en kopi af selve IKS`en hvis du syntes.... Med mindre den er Copyrightet...hehe

[soeren_damgaard]

ku blot se at du havde ph tdu kunne fotografere

[Carsten]

Brian! Du kunne da tage mod et par bestillinger til klodserne til IKS, så vi kun skulle købe proberne. Kunne da godt selv bruge en til PH og hvis muligt en til Redox, men er lige fumlefingeret nok til selv at turde forsøge

[Brian]

Jeg skal uden tvivl selv prøve at lave dem først. Til de mere følsomme ting som pH og redox der sikkert arbejder med meget små signaler er det en halt anden snak. Her bliver det en helt delt mere teknisk og SKAL måske laves på et dedikeret print hertil.
Men med tiden kommer det jo nok an på en prøve - hvor der sparres kan i ved....

[Casper]

Jaja Brian, det hele gør jo også meget nemmere når man er uddannet Elekrtonikfagteknikker!

Men det med at kopire selve Iks boksen lyder fedt. Tror sgu det kan lade sig gøre.
Så hvis du engang finder på at lave en kopi af IKS'en så vil jeg da gerne købe en kopi!


Casper

[Brian]

Elektronik fagtekniker - ja hvem der bare var det...jeg er ikke.

Og en kopi af IKS kommer vist aldrig på tale

Er dog nok færdig med mit DIY temp modul inden længe.

[Søren Ravn]

Elektronik fagtekniker - ja hvem der bare var det...jeg er ikke.

Og en kopi af IKS kommer vist aldrig på tale

Er dog nok færdig med mit DIY temp modul inden længe.

Har du fundet et diagram over temp modulet ?

Jeg har haft åbnet mit, det er ikke det samme som det claus har.

Mit er med SMD komponenter

BNC stikket er limet fast så hvis jeg skal lave et diagram så ryger min 5års garanti

[Casper]

Elektronik fagtekniker - ja hvem der bare var det...jeg er ikke.

Ja, du er da igang med at uddanne dig som et eller andet med elektronik kan jeg da huske ..Eller hvad?

Casper

[Brian]

Søren - Ja jeg har fundet et diagram. Hmm sjovt at dit er med smd komponenter... Det må jeg lige se endag, men jeg vil tro at de måske er ens afligevel og at dit bare er nyere = nyere fremstillingsmetode.

Casper - Ahh jeg vidste heller ikke helt om det var mig eller dig du snakkede om....men jeg læser til elektro ingeniør....så jo det hjælper da lidt
