Hejsa.
Som lovet her et lille indlæg om min ombygning af tre maxspect lamper
Først en afprøvning af alle lamper, og lige tjekke op på alle dioder fungerede. Tjek
Så gik adskillelsen igang.
Bemærk skruerne godt kan være lidt medtaget og da de er ret små kammer kærven nemt over. så tag godt fat i første forsøg.
Allerede ved adskillelsen skal man være obs på kabelmonteringen, da dioder kun er ensrettede. For vender polus og minus ikke korrekt er der nul lys.
[img_l]
[/img_l]
Så tag evt et billede som her og noter hvor kablerne sidder undervejs
Blæsere er et svagt punkt, og jeg har endnu ikke fået skiftet mine. Så når jeg har fundet nogle støjsvage blæsere så skal de byttes ud. Men blæserfunktionen starter så også først ved ca 76% effekt på lysstyrken
Da jeg fik adskilt de tre lamper så skulle de tilpasses. først tænkte jeg at en båndsav var løsningen.
BUT DONT DO THAT
De er skrøbelige i legeringen og bukker nemt under opspændningen.
Så istedet brug en vinkelsliber med den tyndeste skæreskive, en gang malertape. Nå ja kan man ikke skære lige efter en streg så læg en skæreskinne på.
[img_l]
[/img_l]
De tilpassede rammer blev slebet og vasket godt af i affedtningsmiddel inden de fik en gang matsort kemikaliebestandig maling.
Herefter gennemgik jeg samtlige komponenter inden montering, forlængede diverse ledninger til styring og transformator.
[img_l]
[/img_l]
Bemærk det både er ledninger til led og blæser der skal føres op til styringen.
[img_l]
[/img_l]
Alle lamperne er samlet med gennemgående saltvandsbestandig gevindstang og slutmøtrikker for pæn finish
Således kan de skilles ad igen hvis jeg skulle få lyst til at vende dem modsat vej.
Alle plastdæksler er skåret og tilpasset på en kapsav for et pænt snit. Husk sikkerhedsbrillerne da smeltet plast gør pænt nas i øjet
[img_l]
[/img_l]
Selve topenheden består af transformator og styredelen. Bemærk her at de har det med at gå løse inden i holderen ved drejeknappen. men en lille klat epoxylim på bagsiden og det fungere som nyt igen
Igen her med gennemgående gevindstænger.
Har brugt de originale vireophæng, men dog frisket gevindet op da det bliver lidt medtaget af det hårde miljø i vores akvarier.

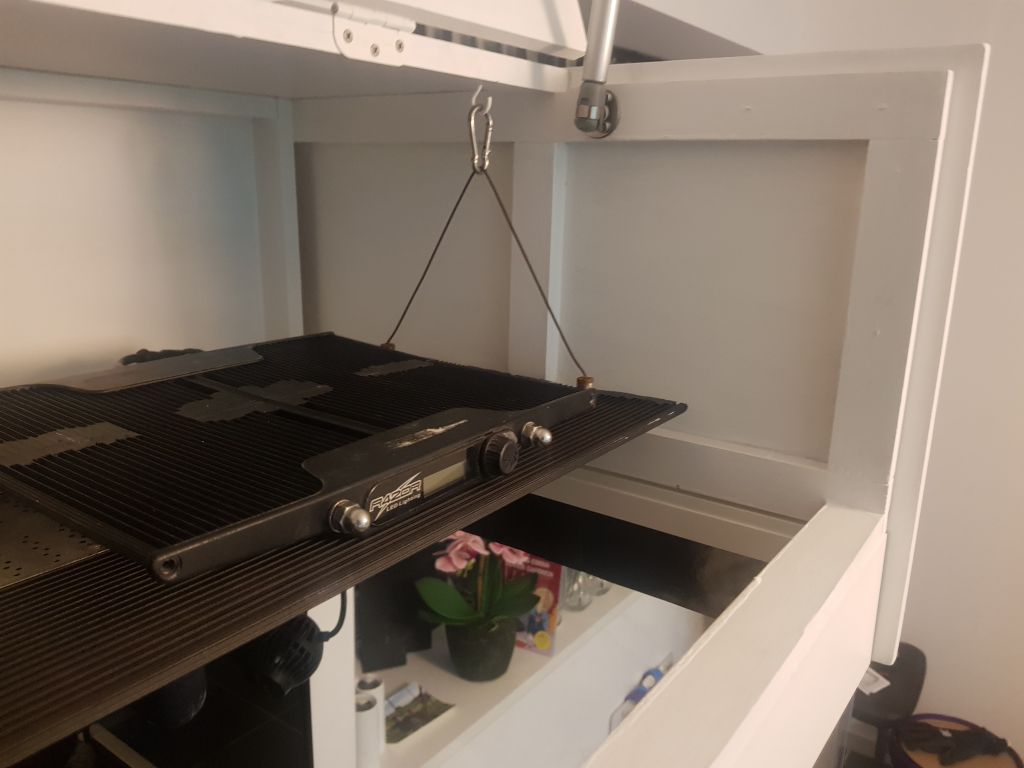

Således samlet og klar til test
[img_l]
[/img_l]
[img_l]
[/img_l]
[img_l]
[/img_l]
[img_l]
[/img_l]
Muligheder som at styre det hele via en styring kun, ja det burde i princippet kunne lade sig gøre.
Næste mulighed er at bruge Bluefish modul så du får WiFi styring med ind over også
