hej
havde tænkt mig og lave signalet om på denne http://let-elektronik.dk/index.php?page ... Itemid=120
har et par ELN-60-48D drivere som skal have et analog signal på 10v
er der nogen af jer er har lavet signalet om i en Arduino uno, da den jo køre på (5V input PWM)

har fundet en side der forklare det
http://arduino-info.wikispaces.com/Analog-Output

men ville være fint hvis en havde lidt mere styr på om der var en nemmere løsning
ved godt man kan købe dem færdige som
Neptune Systems Apex Variable Speed/Dimming Module (VDM) til 99us
eller de dyrere til et par tusinde håber på lidt hjælp

Jeg gør det på den måde du gerne vil.

Mit net køere ikke så godt lige nu så jeg kan ikke komme ind på linkt fra google.
Du skal søge på "pwm to analog 0-10v"

Det rimelig nemt at lodde sammen. Kun 5 komponenter eller noget i den stil.

Du skal også bruge et strørmforsyning og et par spændingsregulatore. Du skal bruge strømforsyning alligevel til arduinoen.

Du kan se på billede hvad det er du roder dig ud i.

Der er et par stykker herinde fra der bruger mit Arduino program til deres ELN 48-60D. Stig Jest er ihvertfald en af dem. Du kan lave PWM signalet om til analog 0-5V ved hjælp af et par RC filtre. Så kan du lave spændingen om til 0-10V ved hjælp af en OpAmp og en 10V forsyning. Stig Jest har et diagram.

chrislolk skrev:Der er et par stykker herinde fra der bruger mit Arduino program til deres ELN 48-60D. Stig Jest er ihvertfald en af dem. Du kan lave PWM signalet om til analog 0-5V ved hjælp af et par RC filtre. Så kan du lave spændingen om til 0-10V ved hjælp af en OpAmp og en 10V forsyning. Stig Jest har et diagram.

ok takker det lyder rigtigt godt et diagram og hvad de komponenter hedder vil være helt fint

Jesperctc og Stig Jest kører vist nok med mit program så prøv at hive fat i en af dem og spørg om de ikke kan give dig et diagram.

hej nå men efter lidt søgen på forskellige links til hvordan man laver Arduino PWM signalet om til analog og sammenligne prisen for den hjemmelavet model, så fandt jeg denne her ReefKeeper ALC Dimmable T5 & Aqua Illumination LED Controller - Digital Aquatics til 76us så tror jeg bare jeg vil give de 200 ekstra her
www.bulkreefsupply.com

hej nå men fandt ud af denne model ReefKeeper ALC Dimmable ikke var en solo men var en del af en anden enhed og derfor blev meget dyrere så tilbage til Arduino uno
så derfor om til at lave PWM signalet om til 0-10V ved hjælp af en OpAmp og en 10V forsyning
der er åbenbart flere modeller også den her

det ville have været lettere bare at bruge en transistor til niveau skifte 5V til 10V først og derefter anvende RC filter. At gøre det på denne måde, vil fjerne op-amp fra kredsløbet (der er også problemer med op-amp er drevet tæt på jernbane leverancer). hvad så det betyder hehe

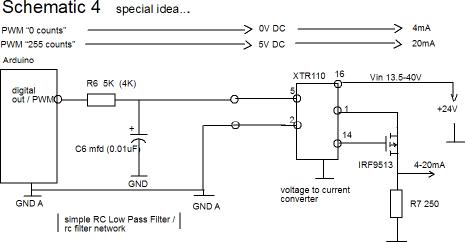

hej er der nogen der har styr på diagrammer som kan se om det her kan lave et PWM signalet om til 0-10V
eller og skal jeg bruge en BC547 transistor og DS1809 digital pot meter
og bagefter

Med denne IC kan du trin spænding mellem 0 og 5V i 64 trin. Du kan derefter bruge en op-amp til at konvertere denne udgang til 0-10V størrelsesorden som kræves

har sendt beskeder til Jesperctc og Stig men ingen tilbagemelding
alle tilbagemeldinger er velkomne

Hvis du har tålmodighed til det, så har går jeg og venter på en 4-kanals styring fra ledgroupbuy.com, som koster $79, og kan styre sol op, sol ned, dagslængde mv. Du kan søge på DIM4...

Det burde kunne gøre det med et RC-led til PWM-DC konverteringen og et simpelt transistortrin til forstærkningen.

Du er jo ikke nødvendigvis ude efter en fuldstændig lineær konvertering.

/Kim

ChristianJS skrev:Hvis du har tålmodighed til det, så har går jeg og venter på en 4-kanals styring fra ledgroupbuy.com, som koster $79, og kan styre sol op, sol ned, dagslængde mv. Du kan søge på DIM4...

ja kunne være jeg skulle se på sådan en jeg får en sending fra dem alligevel hehe, havde bare ikke set den DIM4
