DIY LED Lampe

Indlægaf jmax » lør 26. feb 2011 03:22

Hej,

så er jeg endeligt gået igang med at bygge min helt egen led lampe. Lampen består af 3 køleplader som hvert måler 200x150x27mm og de er bestykket med hvert 16 Cree leds.
Af led typer som jeg bruger til min lampe har jeg valgt 24 x Cree XP-G R5 (CoolWhite), 18 x Cree XP-E Royalblue samt 6 x Cree XP-E Blue. Dette giver mig 4 strange med hvert 12 leds 2 x 12 Cree XP-G R5, 1 strang Cree XP-E Royalblue samt en strang med 6 XP-E Royalblue og 6 x XP-E Blue. Driverne som forsyner disse 4 strange er Meanwell's ELN-60-48-D. De 4 køleprofiler bliver lige som hos Timw hængt op i en Porsa ramme.
Selve styringen af lampen kommer til at foregå via en GHL Profilux computer.
Jeg regner med at påbegynde loddningen af lampen i morgen og så smider jeg flere billeder op.


Hilsen
Jörn

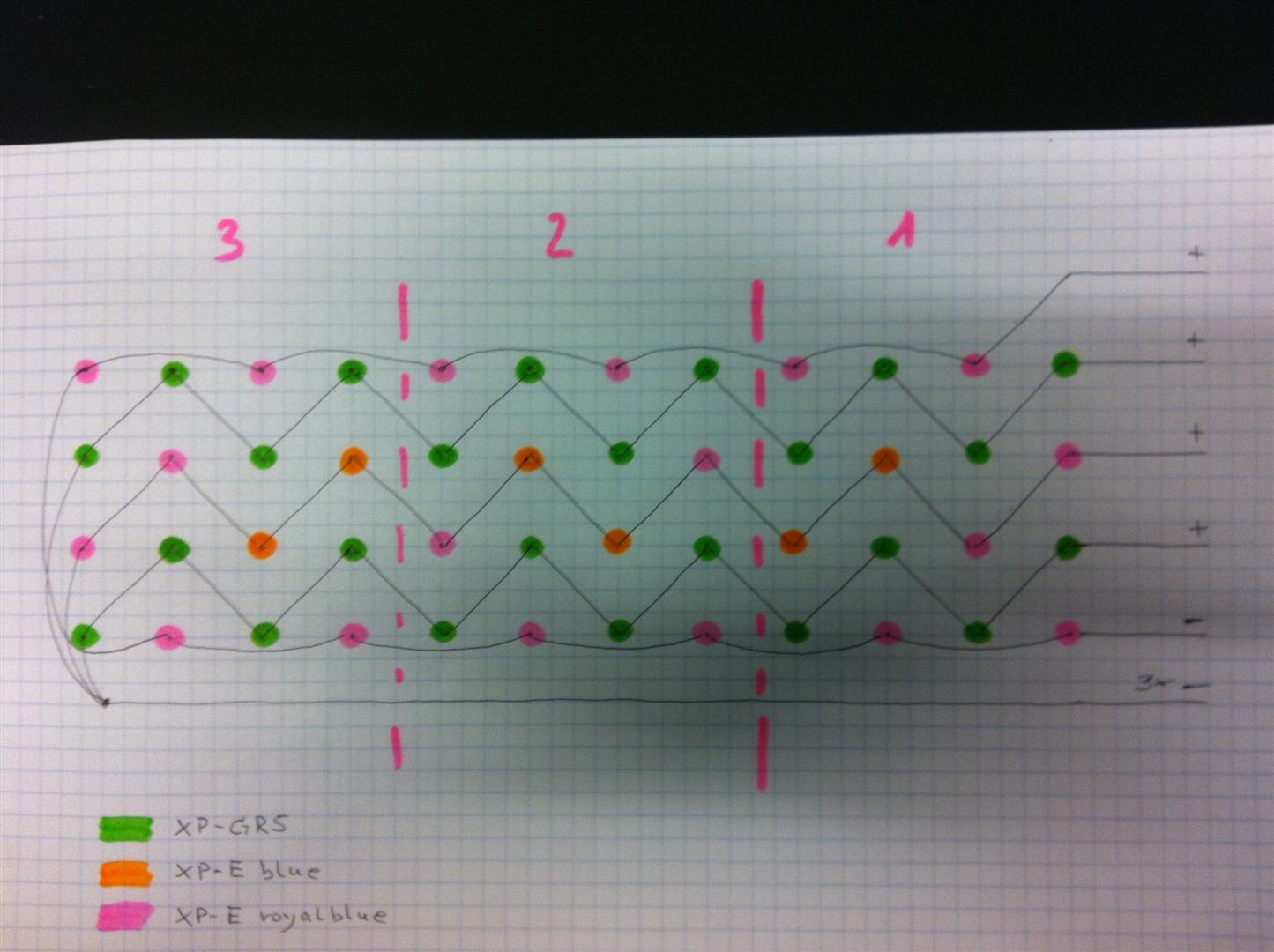

Her lige tegningen af de led strange:

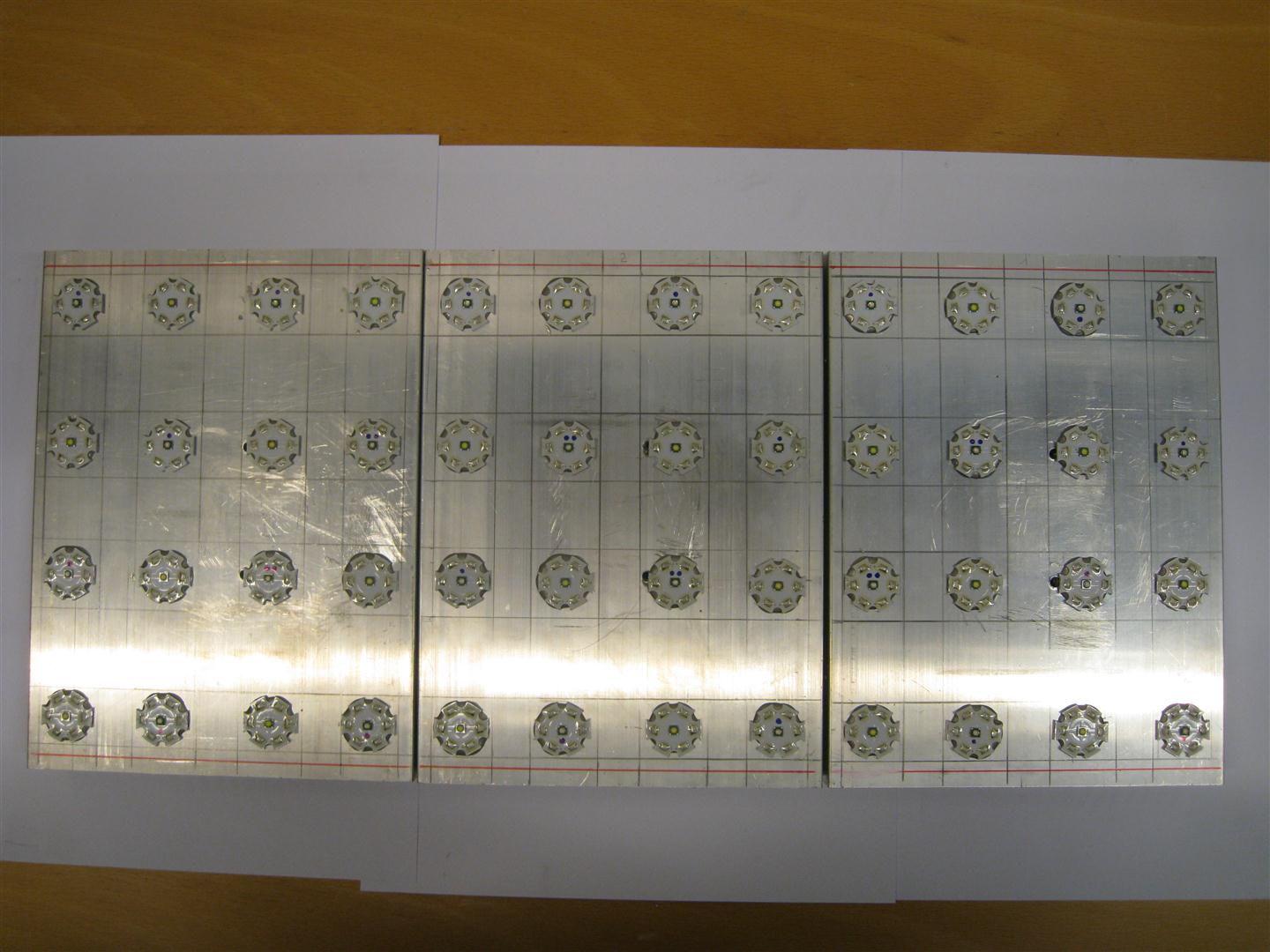

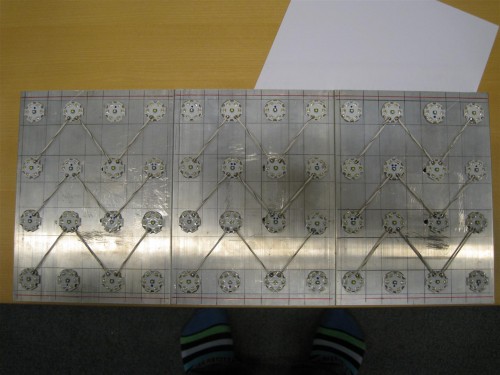

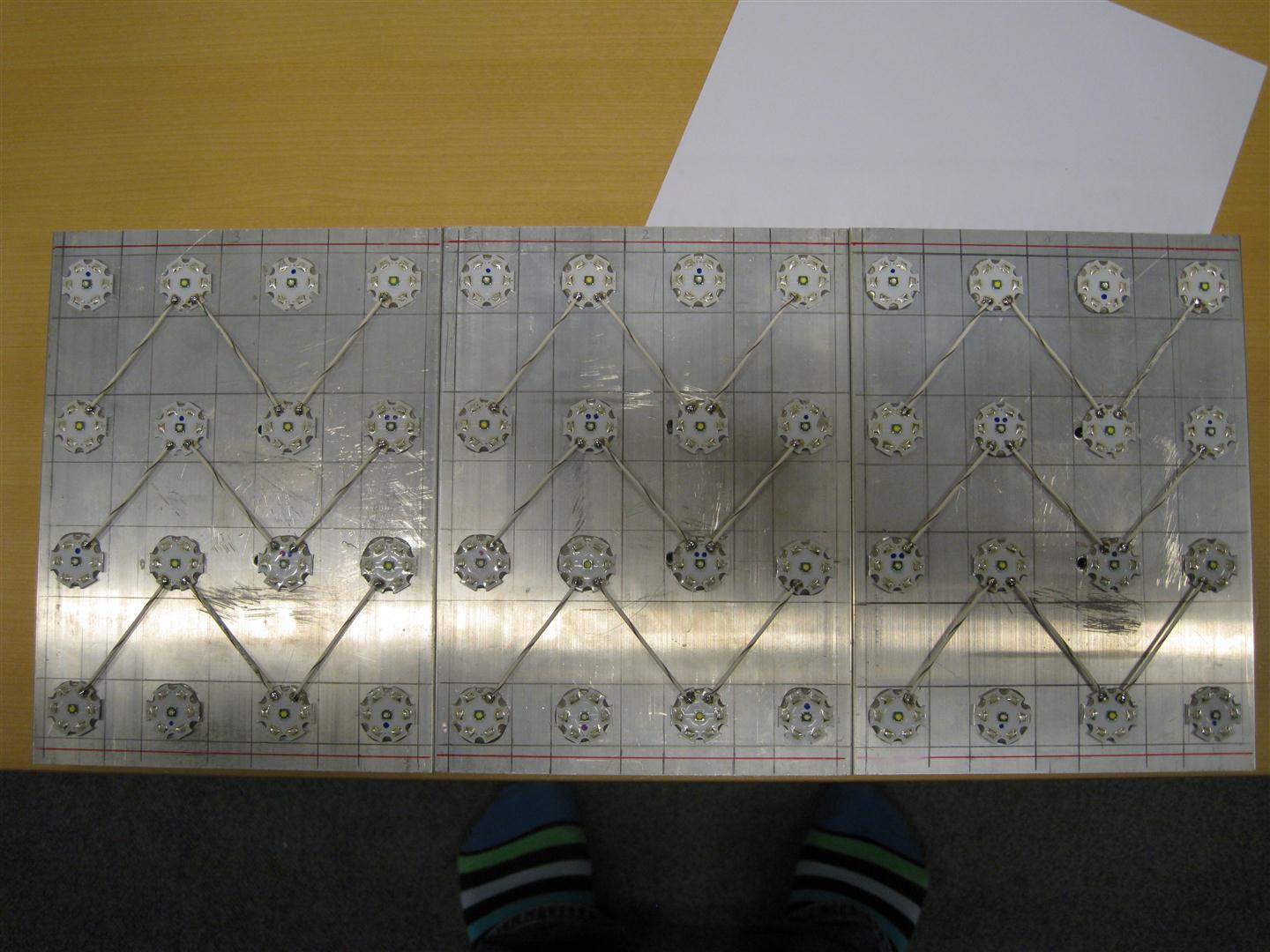

Her lige de 3 køleprofiler med pålimet led'er

60x45x45 OptiWhite, Vortech MP10ES, Hydor SlimSkim Nano, Tunze NanoCleaner, DIY 48 Cree LED, GHL Profilux II Plus, opstart 29.03.2011
Se mit akvarium: viewtopic.php?f=92&t=42860#p420563

Naso kirurg
Indlæg: 1451
Tilmeldt: søn 6. apr 2008 19:13
Postnummer: 8000 Århus C

Re: DIY LED Lampe

Indlægaf AndersNT » lør 26. feb 2011 09:54

Så ~75 Watt LED over?

Ser sku godt ud!

Vil du måske oplyse hvad lampen kommer til at stå dig i? Både pris på de enkelte ting og samlet hvis det ikke er for meget at spørge om :-)

Redaktør
Brugeravatar
Indlæg: 38765
Tilmeldt: tirs 1. jun 2004 22:51
Geografisk sted: 3650 Ølstykke
Postnummer: 3650 Ølstykke
Saltvand siden: 1976

Re: DIY LED Lampe

Indlægaf Carsten » lør 26. feb 2011 10:12

Som du har kunnet læse er jeg også så småt igang med et LED DIY projekt.
Og jeg har så lige et par spørgsmål, som du måske kan svare på.

Du har valgt Cree - XP-G dioder hvorfor det?

Driverne og strømforsyningen, hvor har du købt dem? Og hvor mange "stjerner" kan de trække?
Hvilken linse vil du sætte på dioderne?

Dværg kejser
Brugeravatar
Indlæg: 450
Tilmeldt: tirs 23. maj 2006 08:33
Geografisk sted: Solrød strand
Postnummer: 2680 Solrød Strand
Saltvand siden: 2006

Re: DIY LED Lampe

Indlægaf Stillhoff » lør 26. feb 2011 10:41

-Tråd semi-hijacj sorry-

Carsten, jeg har været forbi stål genbrugs pladsen. De havde ingen køleprofiler men, de havde bjerge af aluminium. De vil kigge efter store køleprofiler og ligge dem til side til jeg kommer forbi igen.
Det er selvfølgelig ikke sikkeret du gider vente og det er ikke sikkert der dukker nogle op.
Jeg smutter forbi under alle omstændigheder, det kan jo være der er nogle andre der skal bruge.
De koster vist 15-18 kr/kg (hvis de ikke køres ud under porten) og genbrug er vejen frem.
450l indbygget

Redaktør
Brugeravatar
Indlæg: 38765
Tilmeldt: tirs 1. jun 2004 22:51
Geografisk sted: 3650 Ølstykke
Postnummer: 3650 Ølstykke
Saltvand siden: 1976

Re: DIY LED Lampe

Indlægaf Carsten » lør 26. feb 2011 11:58

Stillhoff skrev:-Tråd semi-hijacj sorry-

Carsten, jeg har været forbi stål genbrugs pladsen. De havde ingen køleprofiler men, de havde bjerge af aluminium. De vil kigge efter store køleprofiler og ligge dem til side til jeg kommer forbi igen.
Det er selvfølgelig ikke sikkeret du gider vente og det er ikke sikkert der dukker nogle op.
Jeg smutter forbi under alle omstændigheder, det kan jo være der er nogle andre der skal bruge.
De koster vist 15-18 kr/kg (hvis de ikke køres ud under porten) og genbrug er vejen frem.


Jeg har fået fat i nogle på store nogen 38x25 cm og så 7 stk af dem. Regner med at bruge 6 over det store og den sidste over fragmentakvariet.

Rev Rokke
Brugeravatar
Indlæg: 3572
Tilmeldt: tirs 15. sep 2009 16:59
Postnummer: 2500 Valby
Saltvand siden: 2009

Re: DIY LED Lampe

Indlægaf Moente » lør 26. feb 2011 12:28

Bliver spændende at følge. Jeg henter min driver og potentiometer på tirsdag, Jörn. Så mangler jeg bare mine dioder og så er jeg selv klar til at lime og lodde. Glæder mig til at komme i gang. Vi kan måske udveksle tips og tricks undervejs :GO
Mvh Tobias

Site Admin
Indlæg: 4285
Tilmeldt: tors 27. maj 2004 23:02
Geografisk sted: Fyn
Postnummer: 5210 Odense NV
Saltvand siden: 2004

Re: DIY LED Lampe

Indlægaf Anders månsson » lør 26. feb 2011 12:35

det ser meget proff ud! kom endelig med flere billeder! Det er godt du vølger så mange blå, jeg har fået for lidt blå i min og måtte sætte ekstra blå ledbånd op. Ellers blev det for gulligt og mørkt at se på!

Jeg har brugt en 5mm tyk alu plade som køleprofil, hvor jeg har bordet huller til at hjælpe med at ventilere luften rundt om og igennem pladen til min 28x3w cree dioder. den har kørt uden udfald siden sensommeren 2010

Grøn Chromis
Brugeravatar
Indlæg: 183
Tilmeldt: lør 23. jan 2010 16:07
Postnummer: 9230 Svenstrup Jylland
Saltvand siden: 2008

Re: DIY LED Lampe

Indlægaf J.A » lør 26. feb 2011 23:32

Hej Carsten

Han har vel valgt XP-G erne pga lumen de ligger vel på ca. 347 lm
Og driverne MEAN Well kan bla. købes hos LedRise og kan trække 12 stk. 3 w dioder

Mvh Jan A

Redaktør
Brugeravatar
Indlæg: 38765
Tilmeldt: tirs 1. jun 2004 22:51
Geografisk sted: 3650 Ølstykke
Postnummer: 3650 Ølstykke
Saltvand siden: 1976

Re: DIY LED Lampe

Indlægaf Carsten » søn 27. feb 2011 00:20

J.A skrev:Hej Carsten

Han har vel valgt XP-G erne pga lumen de ligger vel på ca. 347 lm
Og driverne MEAN Well kan bla. købes hos LedRise og kan trække 12 stk. 3 w dioder

Mvh Jan A


Ledgroupbuy.com oplyser
Cree - xp-g
Wattage:3w
Max Drive Current:1500mA
Forward voltage (@ 700 mA):3.0
Light Intensity:139lm flux @ 350ma
CCT:5000K-8300K
Viewing angle:125°
Color:Cool White
Star Size:20mm
Specification:http://www.cree.com/products/pdf/XLampXP-G.pdf

Cree -xm-l
Wattage:3w
Max Drive Current:3000mA
Forward voltage (@ 700 mA):2.9
Light Intensity:260lm flux @ 700mA
CCT:5000K-8300K
Viewing angle:125°
Color:Cool White
Star Size:20mm
Specification:http://www.cree.com/products/pdf/XLampXM-L.pdf
Version:XMLAWT-00-0000-0000T5051


Man kan vel ikke bare sende flere mA gennem dioden og så få den til at lyse kraftigere

Grøn Chromis
Brugeravatar
Indlæg: 165
Tilmeldt: ons 2. nov 2005 08:11
Geografisk sted: Brøndby
Postnummer: 2605 Brøndby

Re: DIY LED Lampe

Indlægaf jmax » søn 27. feb 2011 00:29

Hej,

tak for alle jeres svar. Jeg vil prøve at opdatere denne her tråd løbende også når lampen kommer til at hænge over dens akvarium. Med hensyn til valg af både dioderne samt andet udstyr som jeg har brugt, (kommer til at bruge) til at bygge lampen færdig så blev det valgt pga. anbefalinger fra både Rapidled i USA samt dem her på forummet som jeg har besøgt og udspurgt. Tak til DennisJ & TimW!

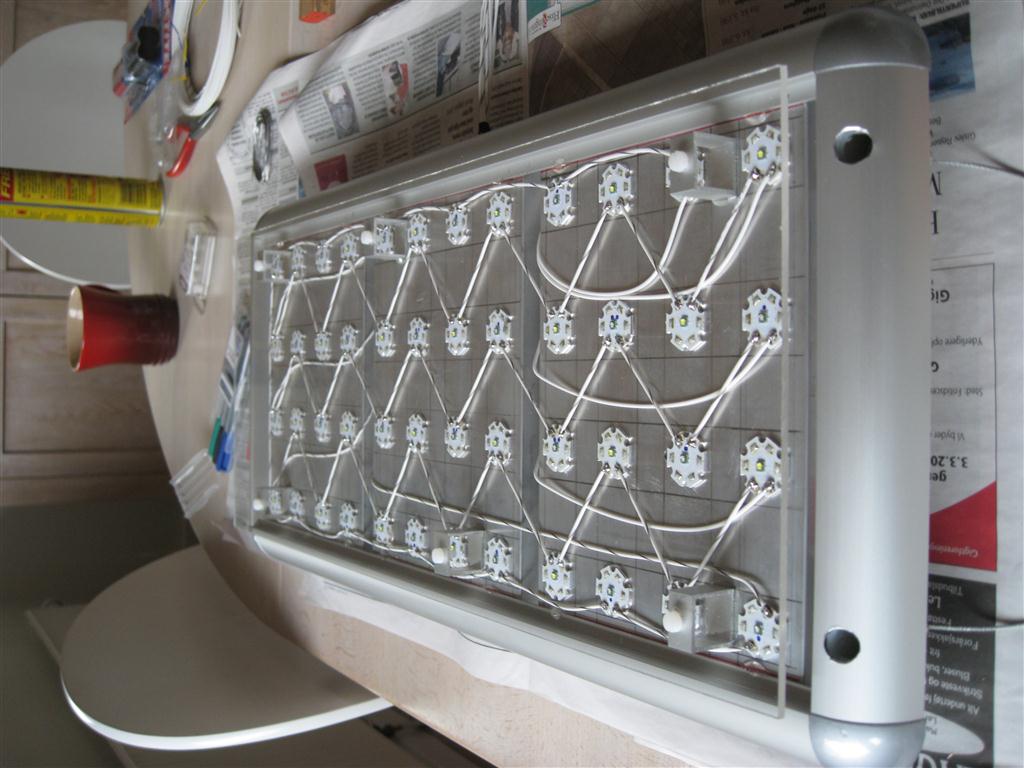

Fik lig loddet de første ledninger sammen på min lampe og må sige at det går bedrer end jeg havde håbet på. Som ledning har jeg bestilt noget 20 AWG Silver Teflon Wire 19 strands som jeg har købt på Ebay hos Johnswireshop. Jeg må sige at det er den fedeste ledning som man kan tænke sig.

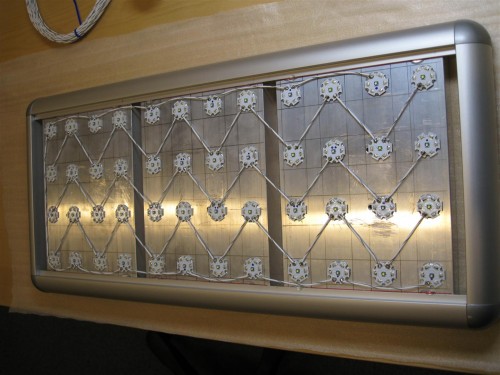

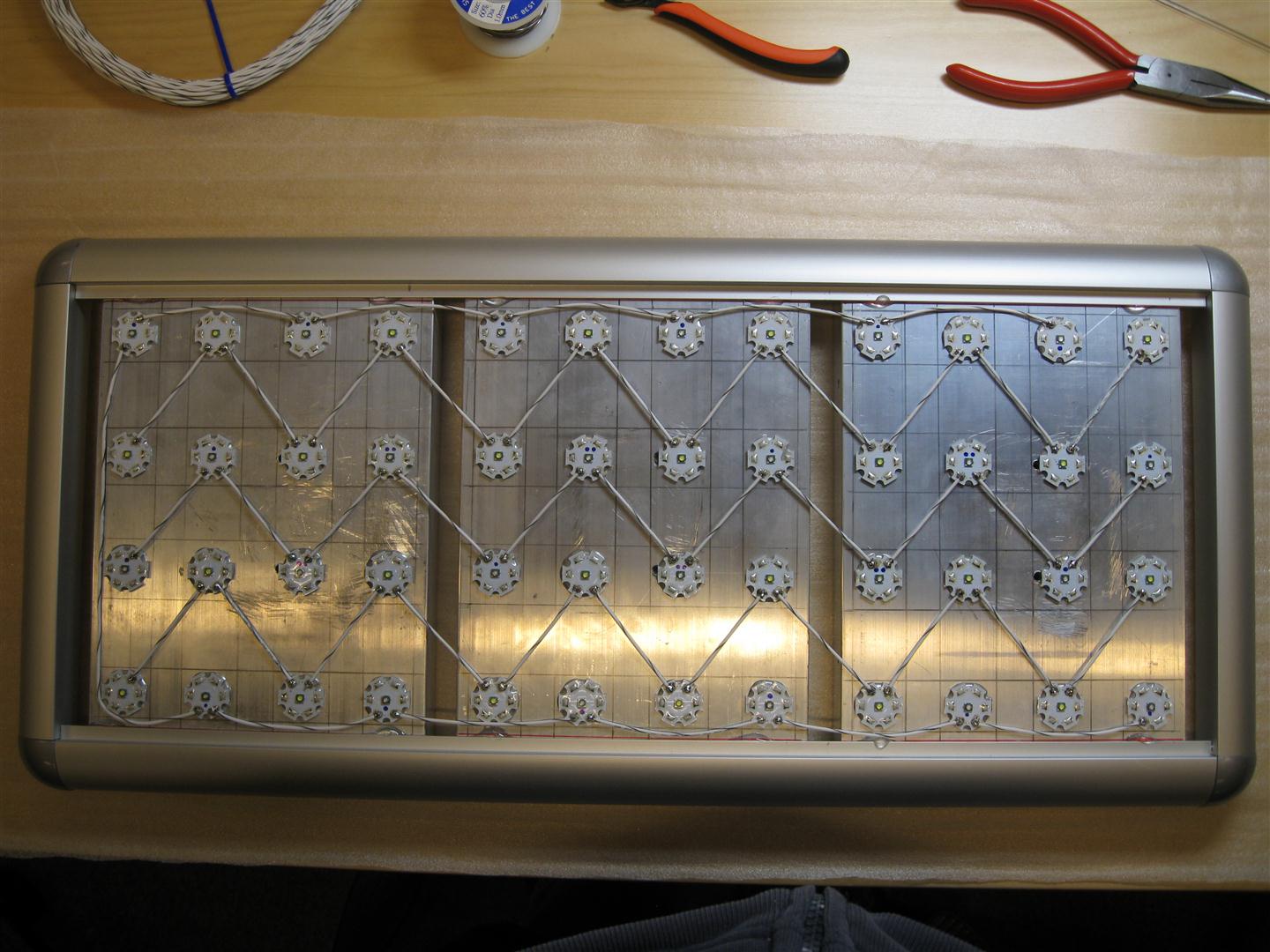

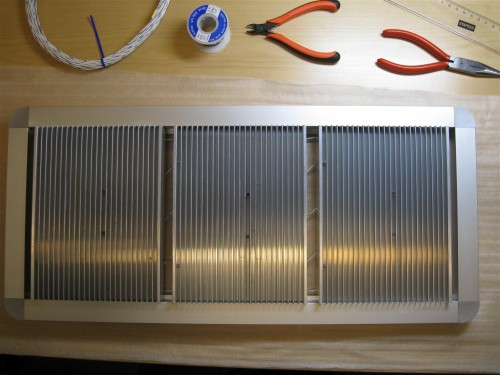

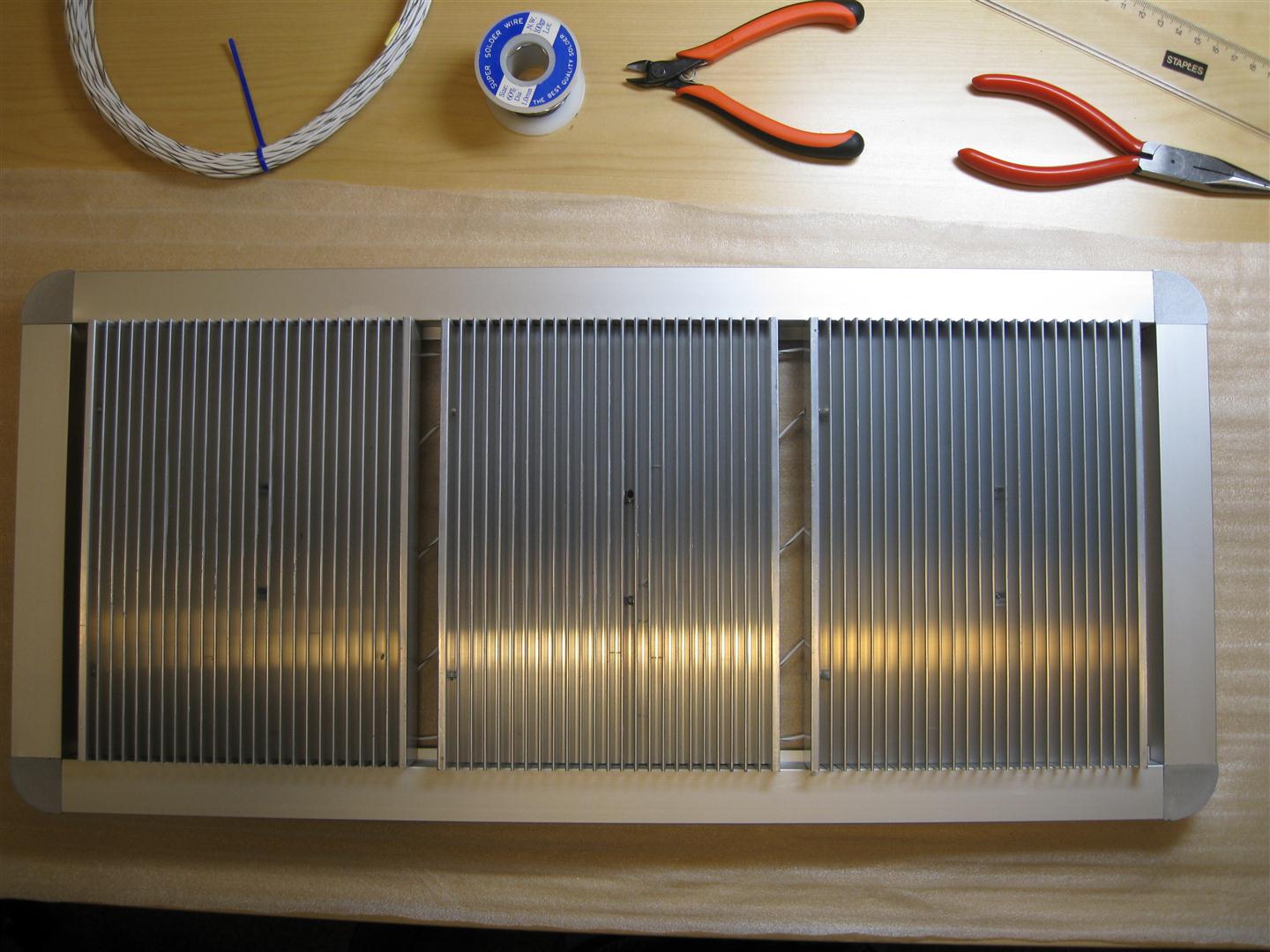

Her lige et lille update på min lampe.

60x45x45 OptiWhite, Vortech MP10ES, Hydor SlimSkim Nano, Tunze NanoCleaner, DIY 48 Cree LED, GHL Profilux II Plus, opstart 29.03.2011
Se mit akvarium: viewtopic.php?f=92&t=42860#p420563

Rev Rokke
Brugeravatar
Indlæg: 3572
Tilmeldt: tirs 15. sep 2009 16:59
Postnummer: 2500 Valby
Saltvand siden: 2009

Re: DIY LED Lampe

Indlægaf Moente » søn 27. feb 2011 00:45

Ser fint ud, Jörn! Hvad gik du efter ved valg af wirer? Jeg købte selv mine 25 feet wirer af John, men købte 22 med 7 strands. Hvad er forskellen i realiteten?
Mvh Tobias

Grøn Chromis
Brugeravatar
Indlæg: 165
Tilmeldt: ons 2. nov 2005 08:11
Geografisk sted: Brøndby
Postnummer: 2605 Brøndby

Re: DIY LED Lampe

Indlægaf jmax » søn 27. feb 2011 00:46

Endnu et update.

Her lige en liste af de ting som jeg har anskaffet for at bygge min lampe.

48 x Cree 3W dioder 24 XP-G R5, 18 XP-E Royalblue, 6 XP-E Blue Kan købes her: http://www.rapidled.com
4 x Meanwell ELN-60-48-D á 185 kroner stykket købt her: http://www.elpro.org
2 x Arctic Silver lim købt hos http://www.rapidled.com
3 x Køleprofil 150 x 200 x 27 mm købt på Ebay.de
Ramme til lampen købt hos Porsa
20AWG Silver Teflon Wire købt på Ebay.de (JohnsWireShop)
Ophæng til lampen købt hos http://www.rapidled.com

!!! Jeg ligger inde med en super køleplade i natur eloxeret aluminium med målene 300 x 300 x 40 mm bundpladen er 10 mm tyk. Den er spritny og jeg vil gerne sælge den. Den vil passe fint til et 45x45 nano akvarium el. lignende. Priside 600 kroner--- billeder kan sendes.

Hilsen
Jörn
60x45x45 OptiWhite, Vortech MP10ES, Hydor SlimSkim Nano, Tunze NanoCleaner, DIY 48 Cree LED, GHL Profilux II Plus, opstart 29.03.2011
Se mit akvarium: viewtopic.php?f=92&t=42860#p420563

Grøn Chromis
Brugeravatar
Indlæg: 165
Tilmeldt: ons 2. nov 2005 08:11
Geografisk sted: Brøndby
Postnummer: 2605 Brøndby

Re: DIY LED Lampe

Indlægaf jmax » søn 27. feb 2011 00:50

@Moente

jeg har læst en byggevejledning på nettet hvor de brugte lige netop den wire som jeg har bestilt så det var nok derfor. Må sige at den er super at arbejde med. Dejligt stivt og isoleringen forsvinder ikke når den bliver varmt.

Jörn
60x45x45 OptiWhite, Vortech MP10ES, Hydor SlimSkim Nano, Tunze NanoCleaner, DIY 48 Cree LED, GHL Profilux II Plus, opstart 29.03.2011
Se mit akvarium: viewtopic.php?f=92&t=42860#p420563

Rev Rokke
Brugeravatar
Indlæg: 3572
Tilmeldt: tirs 15. sep 2009 16:59
Postnummer: 2500 Valby
Saltvand siden: 2009

Re: DIY LED Lampe

Indlægaf Moente » søn 27. feb 2011 01:00

Lyder super! Må håbe at det jeg har købt et lige så godt at arbejde med. Jeg har nemlig næsten ingen erfaring med lodning og lignende. Sidst jeg loddede var i Natur/Teknik engang i fjerde/femte klasse - omkring 10 år siden. Håber det går!

Men din lampe ser jo proff ud.
Mvh Tobias

Grøn Chromis
Brugeravatar
Indlæg: 183
Tilmeldt: lør 23. jan 2010 16:07
Postnummer: 9230 Svenstrup Jylland
Saltvand siden: 2008

Re: DIY LED Lampe

Indlægaf J.A » søn 27. feb 2011 01:29

Hej Carsten

Det gør man heller ikke , du reg. din driver til max. 700 ell. 900 mA (alt efter hvad man nu mener)

Og da strømmen i dioderne er den samme i hele kredsen

Mvh Jan

Ps hos XP-G dioden er Light Intensity rangen 350 til 1000 mA ved 3.0 volt til max. 3.75 volt

Redaktør
Brugeravatar
Indlæg: 38765
Tilmeldt: tirs 1. jun 2004 22:51
Geografisk sted: 3650 Ølstykke
Postnummer: 3650 Ølstykke
Saltvand siden: 1976

Re: DIY LED Lampe

Indlægaf Carsten » søn 27. feb 2011 12:45

J.A skrev:Hej Carsten

Det gør man heller ikke , du reg. din driver til max. 700 ell. 900 mA (alt efter hvad man nu mener)

Og da strømmen i dioderne er den samme i hele kredsen

Mvh Jan

Ps hos XP-G dioden er Light Intensity rangen 350 til 1000 mA ved 3.0 volt til max. 3.75 volt


Det forstod jeg ikke ret meget af.

Hvad så med XM-L dioderne?

Grøn Chromis
Brugeravatar
Indlæg: 183
Tilmeldt: lør 23. jan 2010 16:07
Postnummer: 9230 Svenstrup Jylland
Saltvand siden: 2008

Re: DIY LED Lampe

Indlægaf J.A » søn 27. feb 2011 22:22

Hej Carsten

Din driver er fra fabrik sat til 1500 mA den har jeg reguleret ned så den maks kan levere 900 mA til mine xr-e royal blue som har en maks mA på 1000

XM-L dioden er på 3000 mA så den burde kunne kørere uden at regulere sin driver

Mvh Jan

Grøn Chromis
Brugeravatar
Indlæg: 165
Tilmeldt: ons 2. nov 2005 08:11
Geografisk sted: Brøndby
Postnummer: 2605 Brøndby

Re: DIY LED Lampe

Indlægaf jmax » søn 27. feb 2011 22:52

Update!

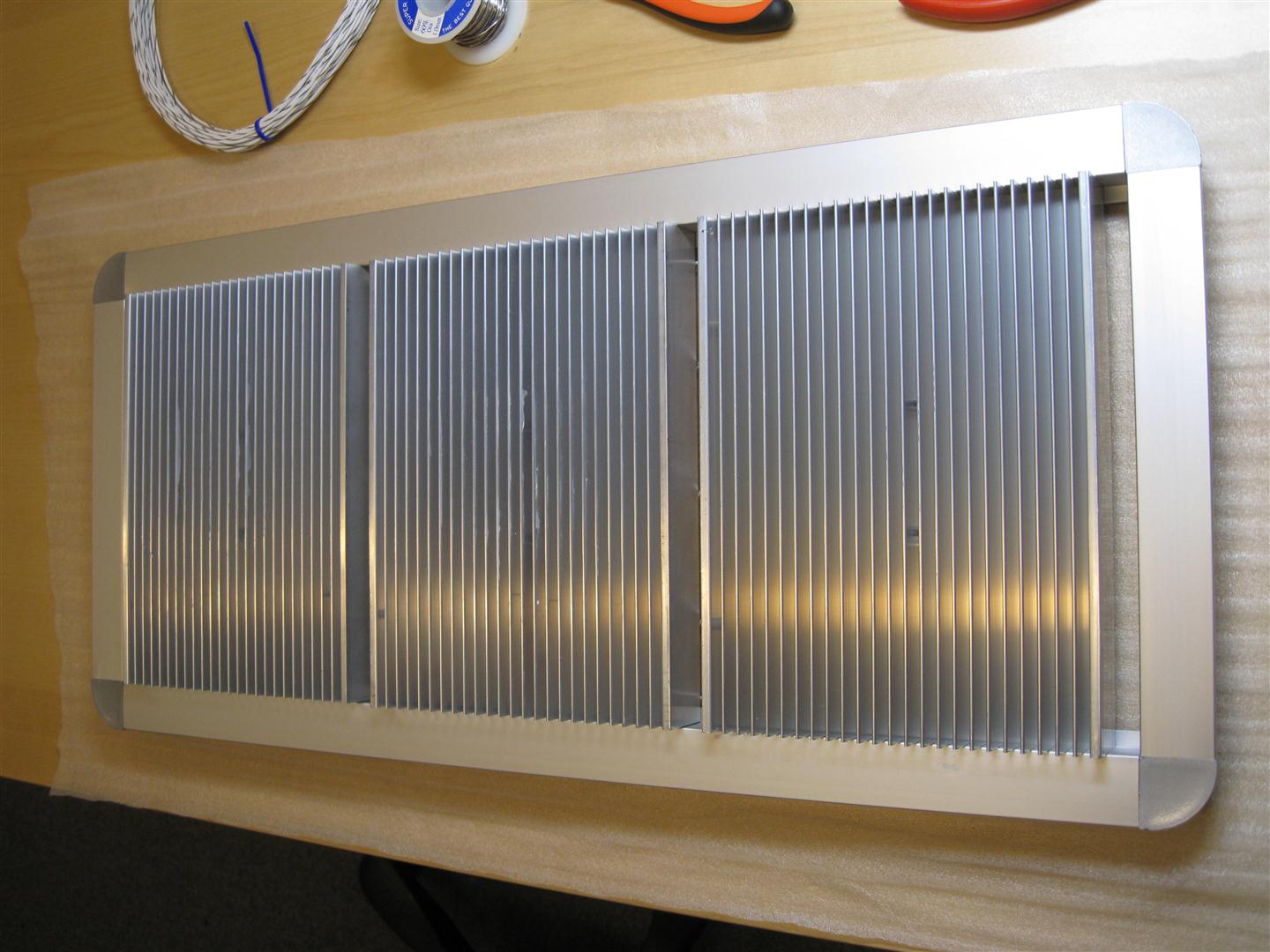

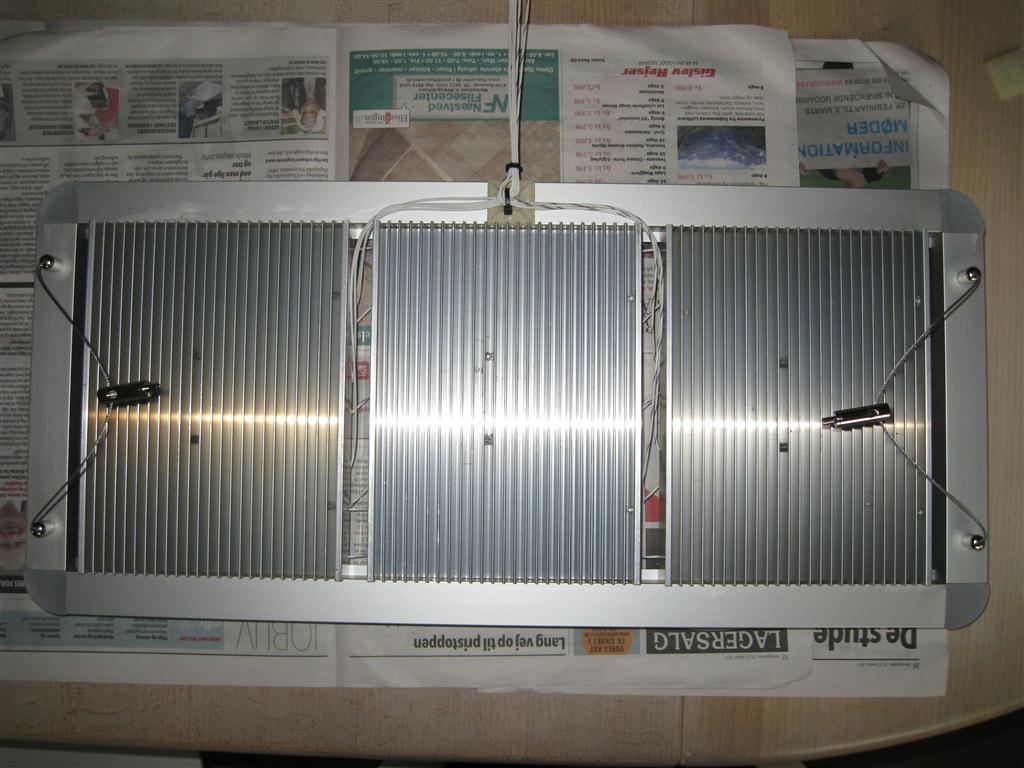

Så blev der loddet igen og køleprofilerne er limet i Porsa rammen. Loftophæng monteres på rammen i ugens løb og
i morgen bestiller jeg min Profilux samt tilbehør så jeg regner med, at der kommer lys i lampen en gang næste weekend.
Plus og minus til de 4 strænge mangles at loddes på men ellers er alt loddning afsluttet og alle dioder er testet. Med min lille led tester.

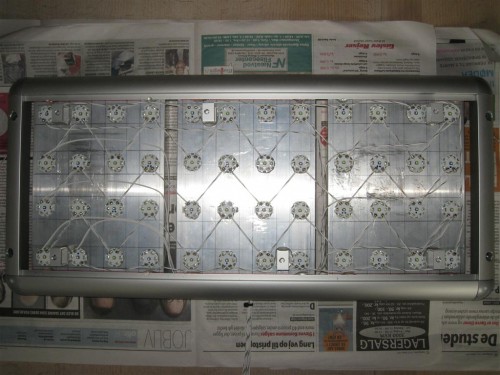

Her lige de nyeste billeder af lampen.

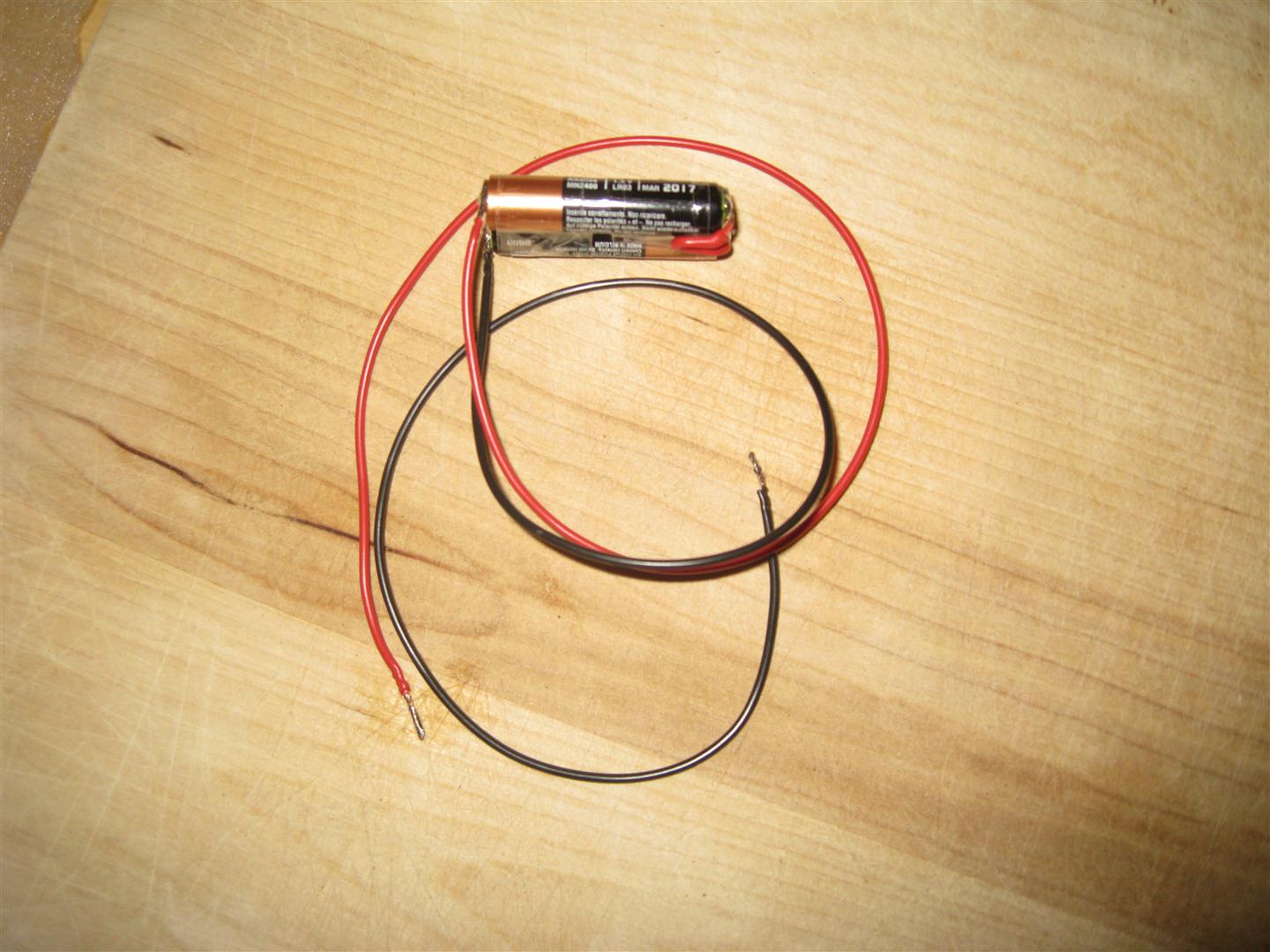

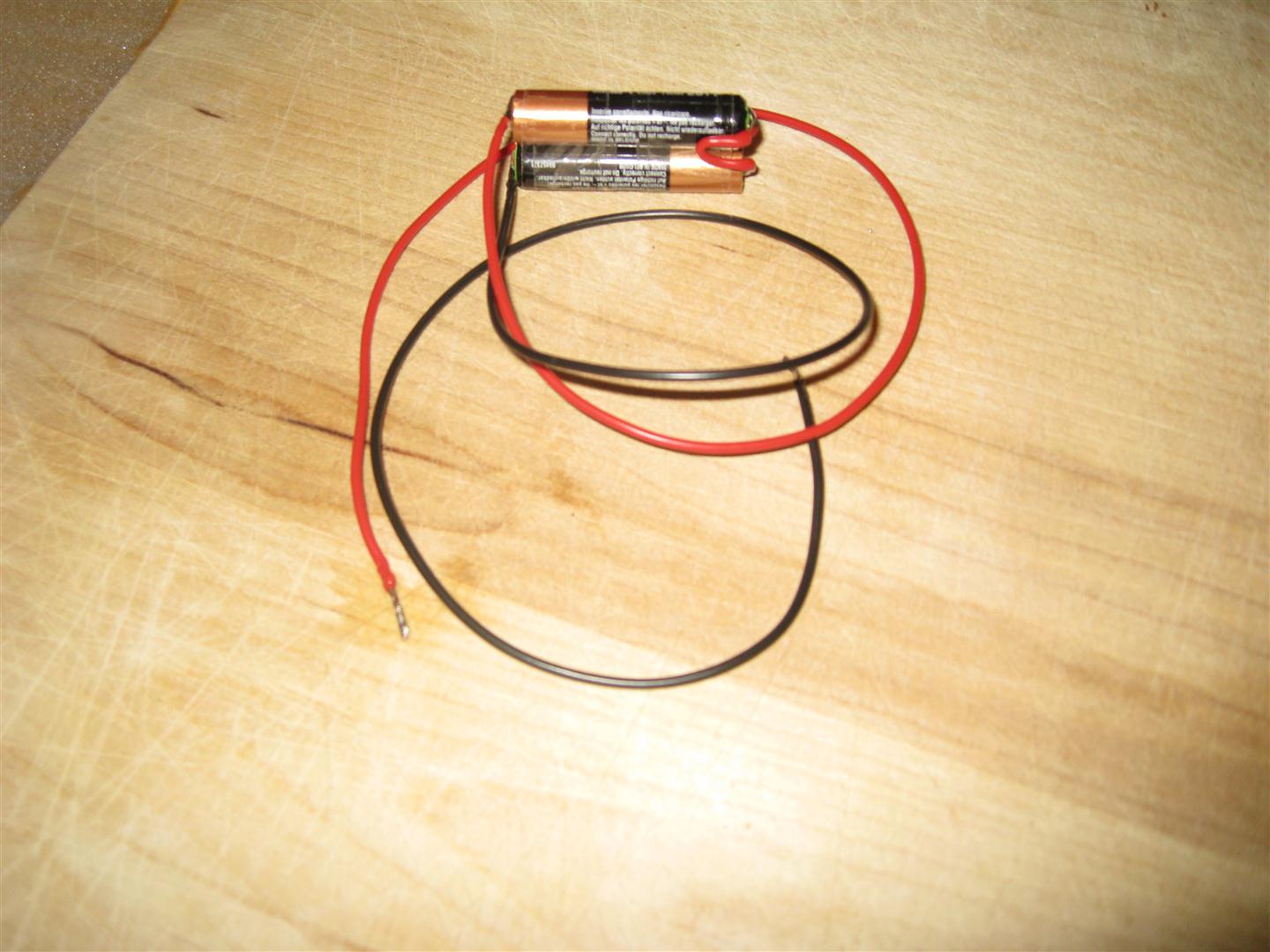

Led tester :-)

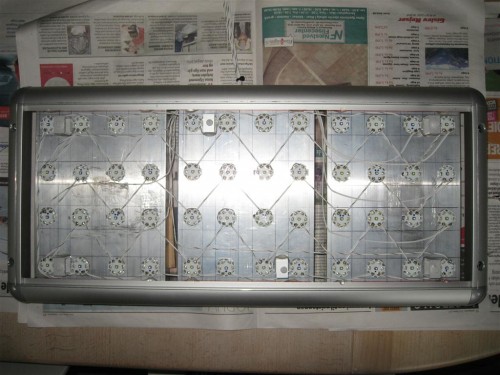

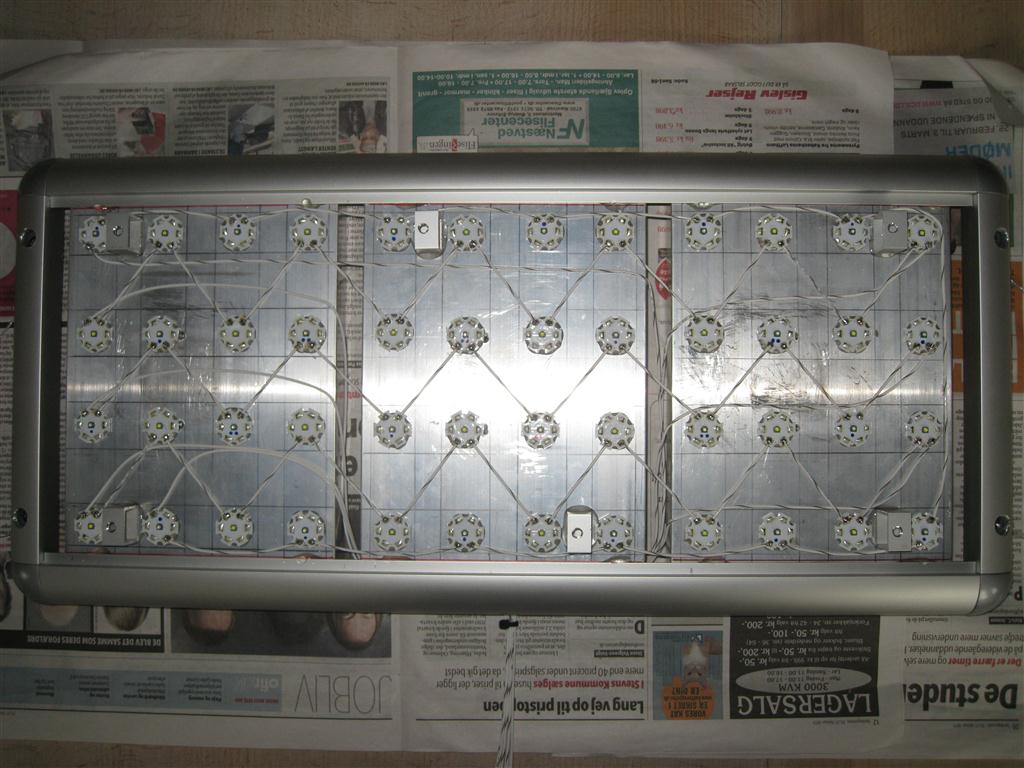

Lampen






Hilsen
Jörn
60x45x45 OptiWhite, Vortech MP10ES, Hydor SlimSkim Nano, Tunze NanoCleaner, DIY 48 Cree LED, GHL Profilux II Plus, opstart 29.03.2011
Se mit akvarium: viewtopic.php?f=92&t=42860#p420563

Palet kirurg
Brugeravatar
Indlæg: 811
Tilmeldt: ons 24. dec 2008 14:04
Geografisk sted: Birkelse, Aabybro
Postnummer: 9440 Aabybro
Saltvand siden: 2009

Re: DIY LED Lampe

Indlægaf skod » søn 27. feb 2011 23:13

det ser godt ud :GO
Mvh. Gert Skjølstrup
Læs mere på min blok: http://www.gteck.dk/#home

Grøn Chromis
Brugeravatar
Indlæg: 183
Tilmeldt: lør 23. jan 2010 16:07
Postnummer: 9230 Svenstrup Jylland
Saltvand siden: 2008

Re: DIY LED Lampe

Indlægaf J.A » søn 27. feb 2011 23:48

jup det ser rigtigt godt ud .... :K

Site Admin
Indlæg: 4285
Tilmeldt: tors 27. maj 2004 23:02
Geografisk sted: Fyn
Postnummer: 5210 Odense NV
Saltvand siden: 2004

Re: DIY LED Lampe

Indlægaf Anders månsson » man 28. feb 2011 09:29

hvad bruger du til at beskytte imod stænk osv?

Redaktør
Brugeravatar
Indlæg: 38765
Tilmeldt: tirs 1. jun 2004 22:51
Geografisk sted: 3650 Ølstykke
Postnummer: 3650 Ølstykke
Saltvand siden: 1976

Re: DIY LED Lampe

Indlægaf Carsten » man 28. feb 2011 12:31

Hvorfor har du brugt coax ledning?? Er almindelig silicone ledning ikke godt nok?

Palet kirurg
Indlæg: 731
Tilmeldt: ons 1. dec 2004 21:41
Geografisk sted: Ballerup
Postnummer: 2750 Ballerup
Saltvand siden: 2004

Re: DIY LED Lampe

Indlægaf DennisJ » man 28. feb 2011 13:19

Carsten skrev:Hvorfor har du brugt coax ledning?? Er almindelig silicone ledning ikke godt nok?


HejCarsten,

Hvorfor tror du det er Coax? det er 20AWG Silver Teflon Wire, og ikke 20AWG Shielded Silver Teflon Wire.

Redaktør
Brugeravatar
Indlæg: 38765
Tilmeldt: tirs 1. jun 2004 22:51
Geografisk sted: 3650 Ølstykke
Postnummer: 3650 Ølstykke
Saltvand siden: 1976

Re: DIY LED Lampe

Indlægaf Carsten » man 28. feb 2011 13:45

DennisJ skrev:
Carsten skrev:Hvorfor har du brugt coax ledning?? Er almindelig silicone ledning ikke godt nok?


HejCarsten,

Hvorfor tror du det er Coax? det er 20AWG Silver Teflon Wire, og ikke 20AWG Shielded Silver Teflon Wire.


Min fejl! Det var også derfor at jeg ikke kunne få det til at stemme.

Grøn Chromis
Brugeravatar
Indlæg: 165
Tilmeldt: ons 2. nov 2005 08:11
Geografisk sted: Brøndby
Postnummer: 2605 Brøndby

Re: DIY LED Lampe

Indlægaf jmax » man 28. feb 2011 22:58

@Anders Månsson,

jeg regner med at jeg sprøjter lampen med LedSeal ( http://www.ledsupply.com/09013-07.php ) og hvis ikke jeg kan opdrive det sætter jeg en plexiglas el. akryl plade under led'erne.
Så er min GHL Profilux bestilt hos Mrutzek i Tyskland og den lander forhåbentlig inden weekenden. Sval savl savl.....

Hilsen
Jörn
60x45x45 OptiWhite, Vortech MP10ES, Hydor SlimSkim Nano, Tunze NanoCleaner, DIY 48 Cree LED, GHL Profilux II Plus, opstart 29.03.2011
Se mit akvarium: viewtopic.php?f=92&t=42860#p420563

Grøn Chromis
Brugeravatar
Indlæg: 165
Tilmeldt: ons 2. nov 2005 08:11
Geografisk sted: Brøndby
Postnummer: 2605 Brøndby

Re: DIY LED Lampe

Indlægaf jmax » fre 11. mar 2011 11:30

Hej igen,

så har jeg haft tid til at arbejde på min lampe. De sidste lodninger er fortaget, loftophæng er monteret og splashguard er ligeledes sat på. Min Profilux er også kommet i starten af ugen så nu er jeg snart klar til at tænde lampen for første gang. Venter pt. kun på nogle stik som jeg skal bruge mellem lampen og driverne.

Her lige nogle billeder af lampen.







60x45x45 OptiWhite, Vortech MP10ES, Hydor SlimSkim Nano, Tunze NanoCleaner, DIY 48 Cree LED, GHL Profilux II Plus, opstart 29.03.2011
Se mit akvarium: viewtopic.php?f=92&t=42860#p420563

Palet kirurg
Indlæg: 731
Tilmeldt: ons 1. dec 2004 21:41
Geografisk sted: Ballerup
Postnummer: 2750 Ballerup
Saltvand siden: 2004

Re: DIY LED Lampe

Indlægaf DennisJ » fre 11. mar 2011 14:09

Hej Jörn,

Det ser sgu godt ud ;o)

Dennis

Dværg kejser
Brugeravatar
Indlæg: 491
Tilmeldt: man 18. okt 2010 14:11
Postnummer: 5220 Odense SØ
Saltvand siden: 2010

Re: DIY LED Lampe

Indlægaf Slingerskæv » fre 11. mar 2011 15:11

Hej Jörn, det ser bare super godt ud.. :K

Har selv en idé om at lave noget nano i størrelsen 50x50x50.. :y Og overvejer om jeg selv skal/kan lave lampen..

Men så til det STORE spørgsmål.. :sneaky2: Hvad er det kommet til at koste dig?
Henrik
I indsamlingsfasen til nyt saltet eventyr.

Grøn Chromis
Brugeravatar
Indlæg: 165
Tilmeldt: ons 2. nov 2005 08:11
Geografisk sted: Brøndby
Postnummer: 2605 Brøndby

Re: DIY LED Lampe

Indlægaf jmax » fre 11. mar 2011 15:38

Hej Henrik,

jeg har en fin køleplade til en 50x50x50 liggende som du gerne må købe af mig til en go pris. På denne køleplade vil du nemt kunne montere 36-48 leds. Leds koster ca. 6,5 US$ per styk dertil skal du bruge 3-4 driver som koster omkring 200 kroner stykket. Hvis du vil styre lampen manuelt skal du bruge en 10Volt dc adapter samt 3-4 10KOhm potentiometer. Ellers kan det anbefales at styre lampen via en GHL Profilux. Du må gerne ringe til mig på 60728488 så kan jeg fortælle lidt mere om lampen.

Hilsen
Jörn
60x45x45 OptiWhite, Vortech MP10ES, Hydor SlimSkim Nano, Tunze NanoCleaner, DIY 48 Cree LED, GHL Profilux II Plus, opstart 29.03.2011
Se mit akvarium: viewtopic.php?f=92&t=42860#p420563

Dværg kejser
Brugeravatar
Indlæg: 491
Tilmeldt: man 18. okt 2010 14:11
Postnummer: 5220 Odense SØ
Saltvand siden: 2010

Re: DIY LED Lampe

Indlægaf Slingerskæv » fre 11. mar 2011 15:48

jmax skrev:Hej Henrik,

jeg har en fin køleplade til en 50x50x50 liggende som du gerne må købe af mig til en go pris. På denne køleplade vil du nemt kunne montere 36-48 leds. Leds koster ca. 6,5 US$ per styk dertil skal du bruge 3-4 driver som koster omkring 200 kroner stykket. Hvis du vil styre lampen manuelt skal du bruge en 10Volt dc adapter samt 3-4 10KOhm potentiometer. Ellers kan det anbefales at styre lampen via en GHL Profilux. Du må gerne ringe til mig på 60728488 så kan jeg fortælle lidt mere om lampen.

Hilsen
Jörn


Mange tak for budet Jörn, men det var lidt for nysgerrighedens skyld.. :wink: Har nemlig bestilt en lampe på nettet.. :oops:

Den er ikke kæmpe stor, men lyder rigtig god, og til "kun" 1700 kunne jeg ikke lade være.. :y Det er Maxspect G2-180-60W..
Henrik
I indsamlingsfasen til nyt saltet eventyr.

Næste

Tilbage til DIY - Gør-det-selv

Hvem er online

Brugere der læser dette forum: Ingen og 1 gæst
