Bergenser´s 162Liters projekt

[pernoe1]

Det ser satme da godt ud, fedt at kunne følge det "igen"

Det var ikke mig der borede hullerne, vi var vist ret enige om at det var en "speciel" løsning der der var valgt

Jeg købte det af Martin på Nørrebro, der var hullerne lavet )

Rigtig god jul til jer alle )

Pernø

[Bergenser]

Hej Christian

Ja det begynder at tage form, men det har stadig laaange udsigter. Kan du huske sumpen? Tror jeg ændrer opbygningen så jeg kan få osmolator bygget i, gider ikke gå og efterfylde konstant. Håber resultatet bliver godt med tiden.
Nu prøver jeg den der aquaroche keramik til at dække returen i første omgang, så må jeg se om det er til at holde ud at kigge på.
Og god bedring forresten, ærgeligt med din Crazy Christmas Cabaret i aften, jeg havde slået til hvis det ikke var fordi vi får gæster.

Mvh Bergenser

[Bo Steen]

Bliver mega spændende at følge

[Bergenser]

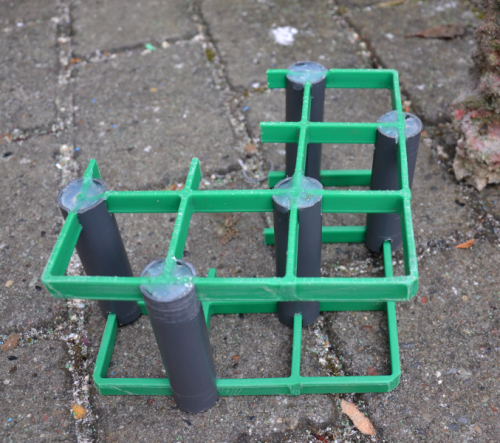

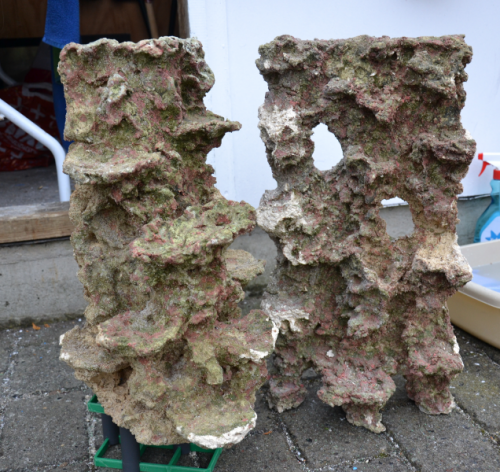

På opfordring fra Marco, fik jeg endelig taget mig sammen til at lave et stativ til den ene revkeramik, som var lidt lavere end den anden.
Lavet af 25mm PVCrør og bunden fra en mælkekasse.



Resultatet synes jeg er blevet fornuftigt, det virker ihvertfald efter hensigten.

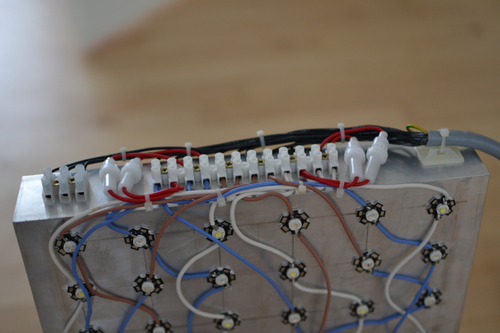

Derudover har jeg loddet en masse ledninger på min LED lampe i løbet af fredagen. Har testet lampen for fuld gas i dag og alu kølepladen bliver som forventet kun håndlun uden nogen form for aktiv køling... lækkert!


Nu mangler jeg blot et par grønne kina LED, så kan jeg lodde det sidste og teste alle kanaler.

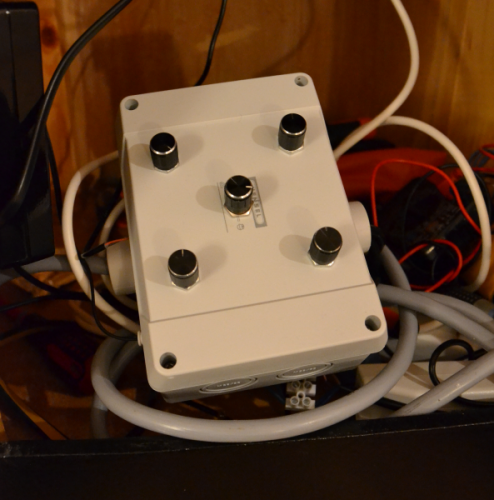

Fik også leget med mit nyindkøbte potentiometer fra Polen, 10W, 50 ohm. Så nu kan jeg regulere hastigheden på blæserne når de tænder ved for høj temperatur. Jeg er lidt i tvivl om jeg bør have en blæser kørende konstant fra skabet, således at fugt så vidt muligt undgås, eller om jeg skal kører den temperaturstyret.


De øverste 2 potentiometre synes henholdsvis kanal 1 og 2, altså blå og hvid. Det midterste styrer blæserhastigheden og de nederste 2 styrer kanal 3 og 4, henholdsvis UV/violet og rød/grøn.

Mvh Bergenser

[KimNilsson]

Hej Bergenser
Interessant projekt. Jeg tænker tit på at bygge noget LED belysning, men har besvær med at regne ud hvor meget, og hvad der skal bruges. Derfor har jeg et par spørgsmål til dig (og andre med indsigt i "LED-byggeri"):
1 - Er der en omregningsmodel fra f.eks. 3*150 w. HQI for at opnå samme belysning med LED?
2 - Er der en beregningsmodel for farvesammensætningen af LED (i mit tilfælde vil der skulle gro alle slags koraller)
3 - Du har valgt blå LED. Hvorfor ikke Royal Blue? (Hvad er egentlig forskellen?)
4 - Du har også røde, grønne og violette LED. Hvorfor?
5 - Hvad har du egentlig investeret i dit LED projekt indtil nu?
Det var det (for denne gang). Venter spændt på dine erfaringer
Hilsen
Kim

[Bergenser]

Tja...
Der er en masse LED tråde herinde hvor du kan finde svar på mange af dine spørgsmål, men som så meget andet er det blevet lidt af en religion hvad man vælger.
Jeg har taget udgangspunkt i 1W LED pr. Liter vand, hvilket skulle være mere end rigeligt. Det er altid en god ide med dæmpning i en eller anden grad når det gælder LED, dels fordi det forlænger levetiden på LEDerne og dels fordi man kan opnå den rette farve sammensætning hvis man har flere farver.
Mht. Farve sammensætning så sigter jeg efter så bredt et lysspektre som muligt. Det betyder at jeg har fra ca. 400nm (UV) 660nm (rød). Mener at have læst at både UV og rød kombineret med de normale hvide og blå, skulle være fordelagtige i forhold til fotosyntetiske koraller.
Tja blå eller Royal blue, synes at have læst der nærmest ikke er forskel, desuden er de Kina dioder aldrig 100% ens, så jeg har ikke spekuleret videre over det.
Mht. Udgifter.... Puhaaa, det løber op og jeg er ikke færdig endnu.
Men indtil videre:
Køleplader 460kr
Led 300kr
Meanwell drivere 1200kr
Potentiometer 100kr
Fremtidigt investering controller dim4 600-700kr
Diverse ledninger 100kr
Så lidt over 2000kr indtil videre.

Mvh Bergenser

[Bergenser]

dobbel post

[Bergenser]

Så var tiden kommet til en søndagsupdate.

Jeg har langt om længe fået de sidste 3W LED dioder hjem fra kina land. Fik købt lidt grønne og cyan.

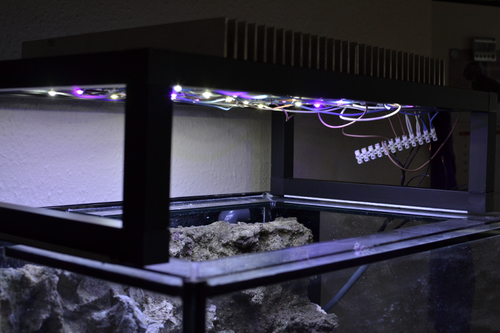

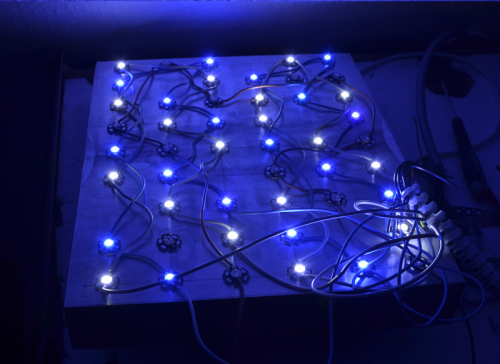

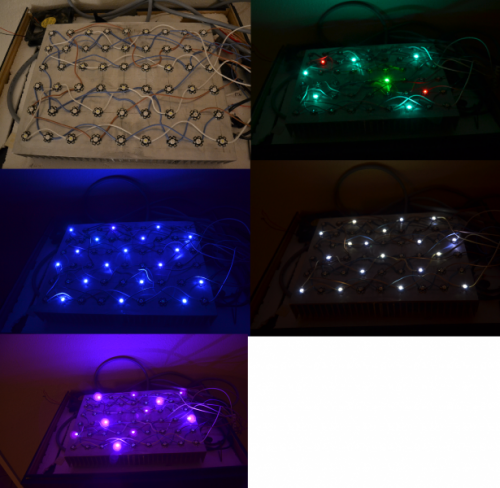

Her er lidt stemningsbilleder med de forskellige kanaler tændt.

lampe færdig.png

De 4 kanaler består af:
1_ 18 stk. blå
2_ 9 stk. 15000K hvide og 9 stk. 20000k hvide
3_ 5 stk. UV 395nm og 5 stk. violet 430nm
4_ 2 stk. rød 660nm og 1 stk. grøn og 5 stk. cyan 505nm

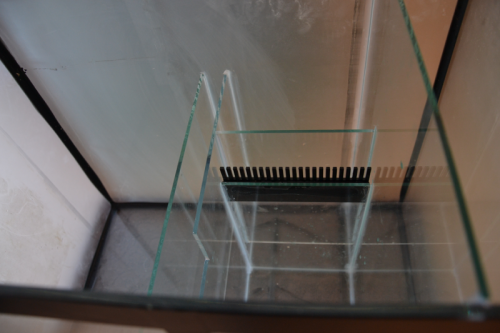

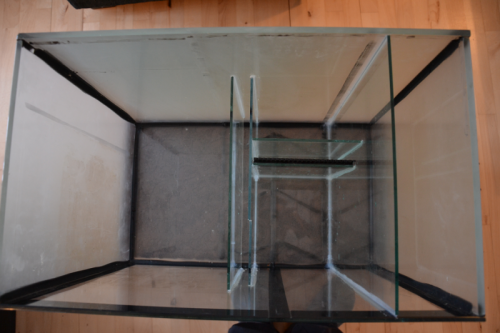

Derudover har jeg lavet lidt om i det oprindelige sumpdesign.

sump før.png

Og efter

Sump 2.png


Det blev et meget lille refugium og et meget stort skummer/reaktor rum. Min prioritering er måske forkert, det vil tiden vise. Håber på jeg kan have både macro alger og fragstation i refugiummet

Mvh Bergenser

[Bergenser]

Tid til en weekend update

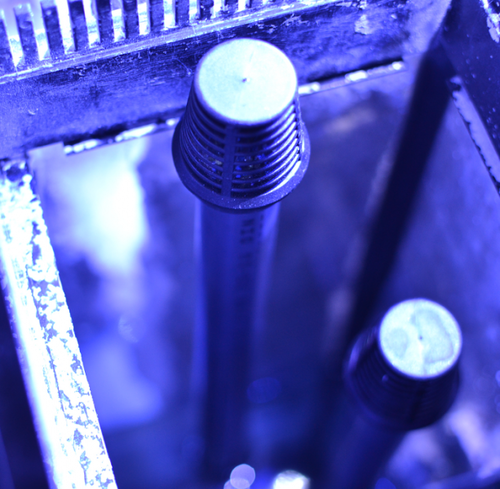

Jeg har langt om længe fået limet PVC og monteret gennemføringer... sumpen er kommet på plads og akvariet ligeså.
På siderne og bagpå akvariet er der monteret folie for at dække blandt andet overløbskasse..

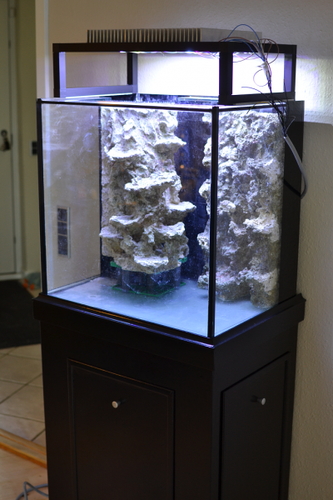

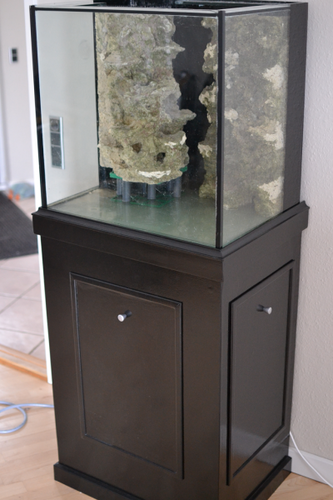

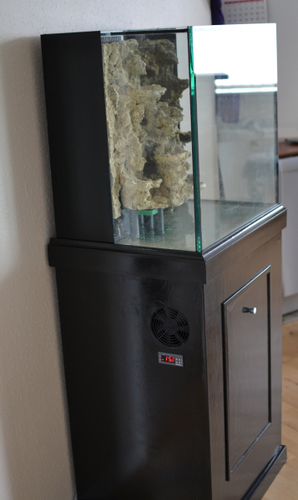

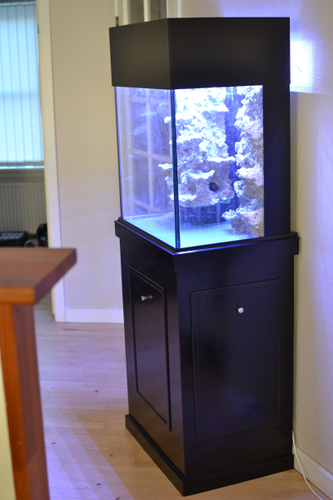

Faktisk er jeg godt tilfreds med hvordan det kom til at se ud... Resultatet kan ses her:


og her:

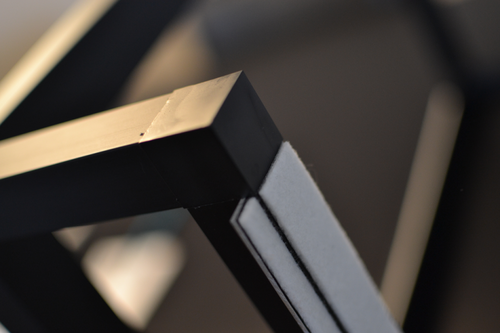

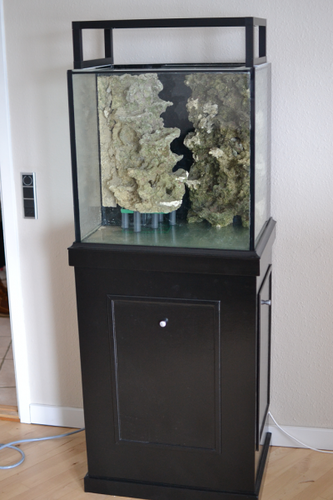

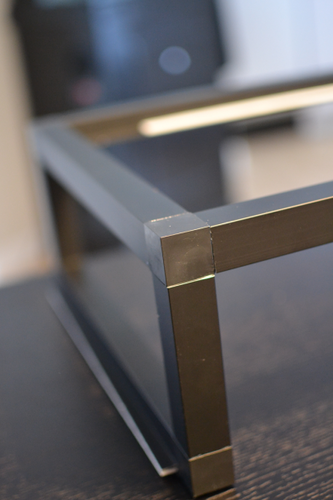

Desuden har jeg fået porsa hjem til lampe kassen, resultatet kan ses her:




Og her med lidt lys:

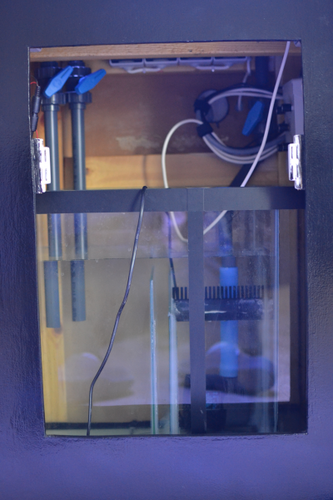

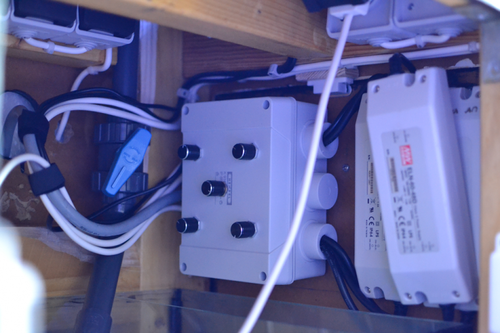

Lidt billeder fra skabet:



Næste projekt
Færdiggøre lampen, ledningerne skal monteres ordenligt, akryl monteres porsa stel som splashguard
Indkøb og montering af Dim4
Lave en kasse til at dække lampen, samt maling
Færdiggøre returløb med Locline, da jeg har på fornemmelse at jeg får et dødt område foran overløbet og bag stensætning

God weekend

[hellfish]

vildt lækkert udført! er helt vild med dit skab

[Bergenser]

vildt lækkert udført! er helt vild med dit skab

Tak for rosen
Er også blevet rimelig tilfreds med det og vigtigst af alt, så har konen accepteret det hehe

Mvh Bergenser

[Bo Steen]

ser simpelthen bare super godt ud

[Bergenser]

ser simpelthen bare super godt ud

Tak Bo

Mvh Bergenser

[Mikkel E]

Flot, godt at se at du har mod på at lave det selv og ikke har købt en samlet plastikløsning
Kan du fortælle lidt mere om din kølestyreenhed og dine tanker omkring teknik og det levende?
Det ser godt ud med det folie, hvor har du det fra og hvordan er det monteret?

[Bergenser]

Flot, godt at se at du har mod på at lave det selv og ikke har købt en samlet plastikløsning
Kan du fortælle lidt mere om din kølestyreenhed og dine tanker omkring teknik og det levende?
Det ser godt ud med det folie, hvor har du det fra og hvordan er det monteret?

Hej Mikkel

Køleenheden er sådan set bare en STC-1000 fra ebay, mener jeg gav 80kr for den i kinaland. Den er ganske simpel at indstille setpunkt, dødbånd og kalibrering på. På enheden er 2 kontaktsæt, et til varme og et til kulde... jeg bruger idag kun kølefunktion, men overvejer at smide mit varmelegeme på også. Da det er et ganske alm. potentialt frit kontaktsæt har jeg valgt at forsyne 12V igennem, som jeg kan dæmpe på det midterste potentiometer du kan se på billedet af styreboksen. Kører selvfølgelig ved lavest mulige omdrejninger på blæseren i denne tid, men om sommeren kan det være en fordel at kunne skrue op for blæserhastigheden.
Indtil videre har jeg en gammel MC500, som jeg håber jeg kan få liv i indtil jeg finder noget andet. LED specs. kan ses tidligere i tråden.
Mht. liv har jeg altid haft en passion for zoanthus, så det kommer nok til at fortsætte i en eller anden grad. Har ikke rigtigt overvejet andre fisk end dem jeg har i mit lille pt. og det er en klovn og en tail spot blenny.

Folien er købt hos http://www.foliekniven.dk
Det er lidt pepret, men resultatet er også super efter min mening. Der bruges en opløsning der hedder 1ts. opvaskemiddel, 1ts. sprit og en ½liter vand. Opløsningen sprøjtes på glasset inden montering. Folien sættes forsigtig på i toppen ved at hive papiret af og afrettes efterhånden med et plastikværktøj der medfølger. Det kræver lidt snilde at få det lækkert, så kæresten fik lov


Mvh Bergenser

[AndersBoerglum]

Flot setup

Men skær lige lidt af dit sikkerhedsrør. På den måde kan du høre vandet "plaske" ned i sumpen, og derved vide at dit hovedrør er stoppet Ellers vil du ikke lægge mærke til det, når din skimmerkasse er dækket til.

[Bergenser]

Hej Anders
God pointe! Har stadig lidt modifikationer til hoved og sikkerhedsrør tilbage...så det er super du gør opmærksom på det!
Mvh Bergenser

[Stig Jest]

Hej Peter.

Det ser efterhånden ret godt ud. Der er proppet en masse gode ideer ind på meget lidt plads

Mht. til sikkerhedsrøret har jeg følgende forslag: At bruge plasken fra sikkerhedsrøret til at indikere at dit nedløb er tilstoppet, er smart men uværdigt i dit setup. I toppen af dit overløb sætter du en flydekontakt, der via et relæ styrer din returpumpe. Hvis der er noget der bliver tilstoppet og vandstanden stiger i akvariet, slukker flydekontakten for din returpumpe inden akvariet løber over. På denne måde er sikkerheden i top også når du er på ferie.
Den nemmeste måde at regulere flow gennem nedløbet, er desuden at lade sikkerhedsrøret tage en lille smule vand hele tiden. Så hvis du skærer sikkerhedsrøret af over vandstanden, vil det stå og risle hele tiden. Den gyldne mellemvej er at skære røret af over vandstanden og forlænge røret med klar siliconeslange. På denne måde kan du se om der løber meget eller lidt vand gennem sikkerhedsrøret.
Den ultimative løsning er selvfølgelig at kombinere begge disse forslag.
Jeg forventer at du går all in på dette emne

Efter at have set dit underskab, vil jeg aldrig mere tude over pladsmangel i mit underskab.

Mvh. Stig

[AndersBoerglum]

Efter min optik er et sikkerhedsrør kun en sikkerhed, og ikke noget vandet skal rende i konstant.
Det har jeg aldrig brugt i hvert fald. Men sådan er vi jo forskellige.

[Bingocaller]

Det der bliver konge!

Og Fyi - mit sikkerhedsrør er lukket til og har aldrigt haft brug for det

[Bergenser]

Hej Peter.

Det ser efterhånden ret godt ud. Der er proppet en masse gode ideer ind på meget lidt plads

Mht. til sikkerhedsrøret har jeg følgende forslag: At bruge plasken fra sikkerhedsrøret til at indikere at dit nedløb er tilstoppet, er smart men uværdigt i dit setup. I toppen af dit overløb sætter du en flydekontakt, der via et relæ styrer din returpumpe. Hvis der er noget der bliver tilstoppet og vandstanden stiger i akvariet, slukker flydekontakten for din returpumpe inden akvariet løber over. På denne måde er sikkerheden i top også når du er på ferie.
Den nemmeste måde at regulere flow gennem nedløbet, er desuden at lade sikkerhedsrøret tage en lille smule vand hele tiden. Så hvis du skærer sikkerhedsrøret af over vandstanden, vil det stå og risle hele tiden. Den gyldne mellemvej er at skære røret af over vandstanden og forlænge røret med klar siliconeslange. På denne måde kan du se om der løber meget eller lidt vand gennem sikkerhedsrøret.
Den ultimative løsning er selvfølgelig at kombinere begge disse forslag.
Jeg forventer at du går all in på dette emne

Efter at have set dit underskab, vil jeg aldrig mere tude over pladsmangel i mit underskab.

Mvh. Stig

Hej Stig

Tak for dit input, det er ikke nogen dum ide med den flydekontakt... Så er det vel bare en til 230V med NC funktion også montere på returpumpen? har du et bud på hvor det kan købes?

Efter min optik er et sikkerhedsrør kun en sikkerhed, og ikke noget vandet skal rende i konstant.
Det har jeg aldrig brugt i hvert fald. Men sådan er vi jo forskellige.

Det med sikkerhedsrør og hovedrør er lidt af en religion, jeg har i min optik valgt den letteste løsning hvilket betyder at jeg ikke skal rode med durso for at få et lydløst setup. Det er sådan set bare 2 rør med "gitter" på, hvor der føres en ganske lille delstrøm igennem sikkerhedsrør... Fuldstændig lydløst.


Det der bliver konge!

Og Fyi - mit sikkerhedsrør er lukket til og har aldrigt haft brug for det

Hej Bingo tak for dit input
Husk Murphys lov gælder altid hehe

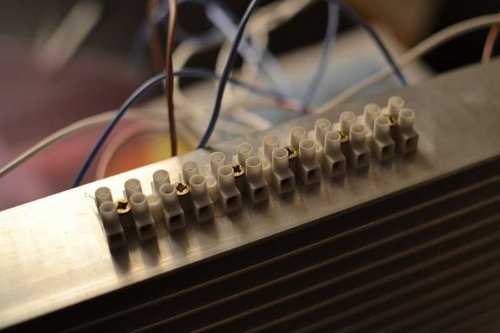

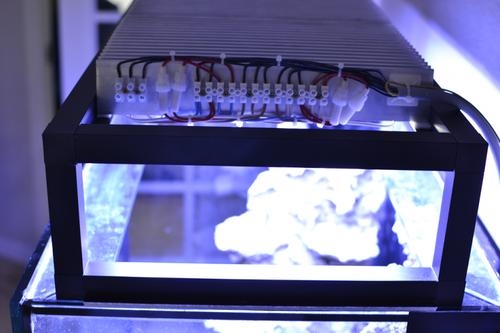

Lidt stemningsbillede fra LED samlemuffen, pænt er det ikke, men det virker
Den sidste ensomme samlemuffe på de sidste 2 billeder har 2 funktioner... Konstant, dog spændingsreguleret udgang, en temperatur og spændingsreguleret udgang samt selvfølgelig en minus (12V dc).
Derudover er der sat 800mA finsikringer i, sådan at parallel kredsene ikke brænder alle LEDerne af.




God søndag herfra

Mvh Bergenser

[Stig Jest]

Hej Stig

Tak for dit input, det er ikke nogen dum ide med den flydekontakt... Så er det vel bare en til 230V med NC funktion også montere på returpumpen? har du et bud på hvor det kan købes?

Mvh Bergenser

Hej Peter

Mon ikke du kan finde et relæ her: Webshop Elextra.dk
De har også flydekontakterne (hint: søg under reedkontakter)

Mvh. Stig

[Bergenser]

Hej Stig

Tak for dit input, det er ikke nogen dum ide med den flydekontakt... Så er det vel bare en til 230V med NC funktion også montere på returpumpen? har du et bud på hvor det kan købes?

Mvh Bergenser

Hej Peter

Mon ikke du kan finde et relæ her: Webshop Elextra.dk
De har også flydekontakterne (hint: søg under reedkontakter)

Mvh. Stig

Har fundet en på ebay, håber jeg kan få skidtet til at virke

Mvh Bergenser

[Nicki Henriksen]

Wow det er fedt, spændende tråd a følge

[Bergenser]

Wow det er fedt, spændende tråd a følge

Hvis jeg bare kan få et resultat der er halvt så lækkert som dit, ville det være konge! Beundre dit weltklasse setup!
Mvh Bergenser

[Bergenser]

Ja, så gik den weekend.

Lyskassen er næsten blevet færdig. Jeg mangler 2 lag maling, så har den fået 5 gange

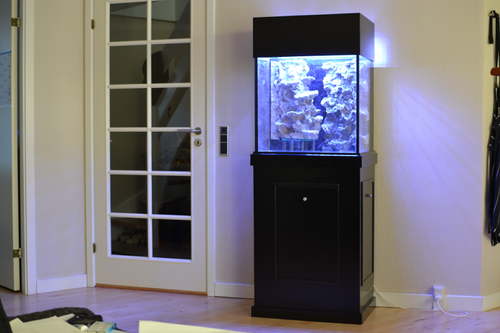

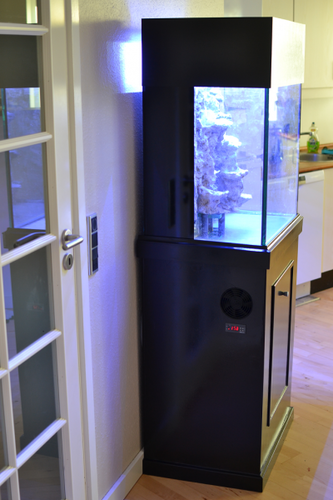

Resultatet kan ses her :

lyskasse færdig.png

lyskasse 2.png

lyskasse 3.png

Derudover har jeg moddet min tunze pumpe som er beskrevet her [url=MODhttp://www.saltvandsforum.dk/viewtopic.php?f=8&t=58330]Must have Tunze nanostream[/url]

Puha, det var den weekend

Mvh Bergenser

[AndersBoerglum]

Det er sgu blevet lækkert

[Bingocaller]

Ser godt ud!

Læner det lidt fra væggen eller er det billedet der snyder?

Har du tænkt dig at køre DSB siden dine søjler står så højt ?

[Bergenser]

Ser godt ud!

Læner det lidt fra væggen eller er det billedet der snyder?

Har du tænkt dig at køre DSB siden dine søjler står så højt ?

Ja, det ser godt nok lidt voldsomt ud i forhold til væggen... Det havde jeg ikke set komme.

Ja, jeg skal prøve kræfter med DSB.

Mvh Bergenser

[Marco R]

Hold op hvor ser det bare lækkert og stilfuldt ud

Det starter rigtig godt
