Led i RSM 250 fuld justerbart og med sol op / nedgang update

[magma111]

Så er der billeder af baljen

Hej SF jeg synes da også lige jeg vil vise mit led projekt frem

Vil starte med en indkøbs liste og links til hvad der er brugt

1 stk. DIM4 - 4 Port LED Sunrise/Sunset Controller V1.0 http://www.ledgroupbuy.com/dim4-4-port- ... ller-v1-0/
Dette print styrer hele lampen det vil sige den styrer alle led dioder blæsere og natbelysning kan justere mine led i lysstyrke på 3 seperate kanaler 1 hvid 1 blå og 1 med de sidste blandede farver den sidste kanal bruges til natbelysning som også kan justeres derud over er der sol op /nedgang på alle 4 kanaler.

1 stk. 12V 5A Power supply w/4PIN molex connector http://www.ledgroupbuy.com/12v-5a-power ... connector/
strømforsyning til print

24 stk. Bridgelux LED 3W Royal Blue http://www.aquastyleonline.com/products ... -Blue.html

24 stk. Bridgelux LED 3W white 10000K http://www.aquastyleonline.com/products ... 0000K.html

9 stk. 420nm Actinic Violet LED http://www.aquastyleonline.com/products ... t-LED.html 3 af disse kører også som natbelysning

6 stk. Bridgelux LED 3W Pink http://www.aquastyleonline.com/products ... -Pink.html

6 stk. Cyan LED 3W http://www.aquastyleonline.com/products ... ED-3W.html

6 stk. Epileds LED 3W Red http://www.aquastyleonline.com/products ... W-Red.html

6 stk. Epileds LED 3W Ultra Violet(UV) http://www.aquastyleonline.com/products ... UV%29.html

6 stk. driver MeanWell ELN-60-48D http://www.aquastyleonline.com/products ... 2d48D.html

2 stk. Aluminum Heatsink http://www.aquastyleonline.com/products ... tsink.html passer lige ind i et RSM 250 armatur

4 stk. Heatsink Plaster (5g) http://www.aquastyleonline.com/products ... 5g%29.html

2 stk 120 mm blæser havde jeg liggende så ingen link

1 stk 22 Ohm variabel modstand til at justere blæsere.

Derud over er der brugt noget ledning og sekund lim og krympeflex

Armatur strippet for alt det gamle indmad

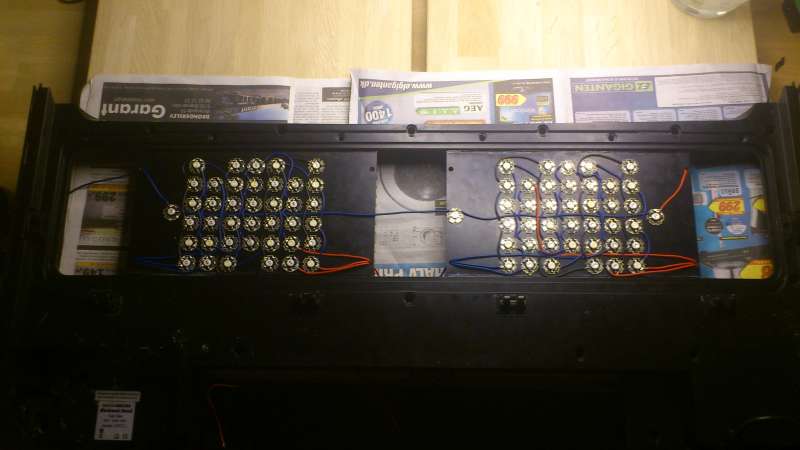

Køleplader med led´s monteret

120 mm blæsere monteret

Drivere strømforsyning print og originale blæsere monteret

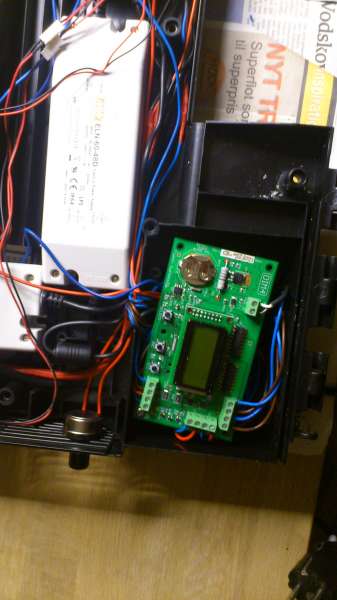

Print og potentiometer close up print er monteret hvor gammel timer sad så der er adgang gennem låg i armatur

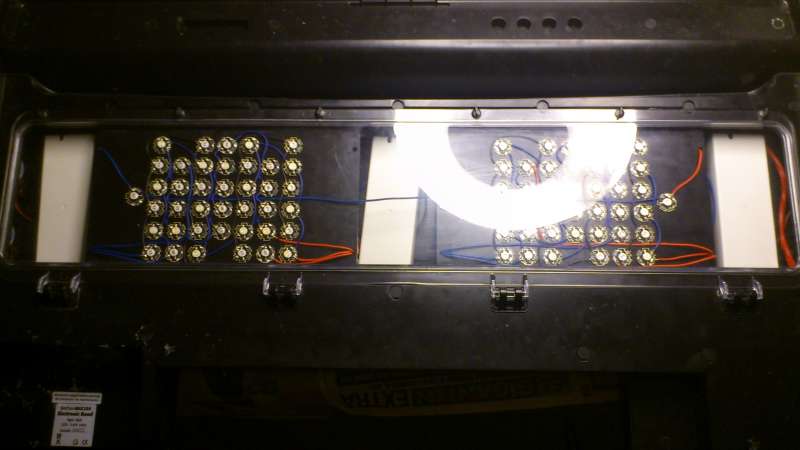

klar plast dæksel monteret ( den dumme ring er en skygge fra lampe over bordet ) der skal lige sættes noget sort plast mellem køle plader og i enderne så drivere ikke kan ses

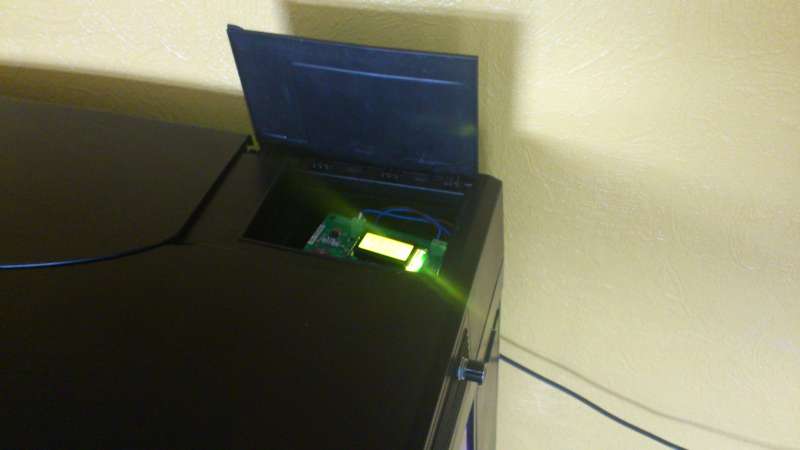

billede af print og potiotentiometer set fra oven med samlet armatur

Billeder af lyset i akvariet med forskellige indstillinger kommer senere, men er selv ovenud tilfreds

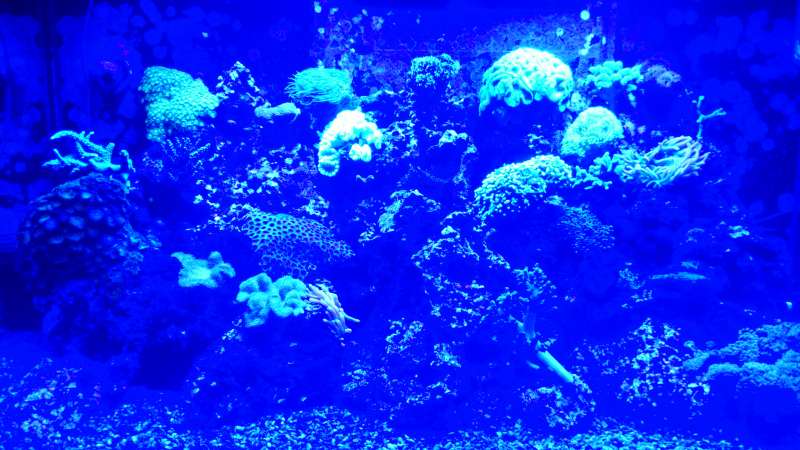

Natbelysning

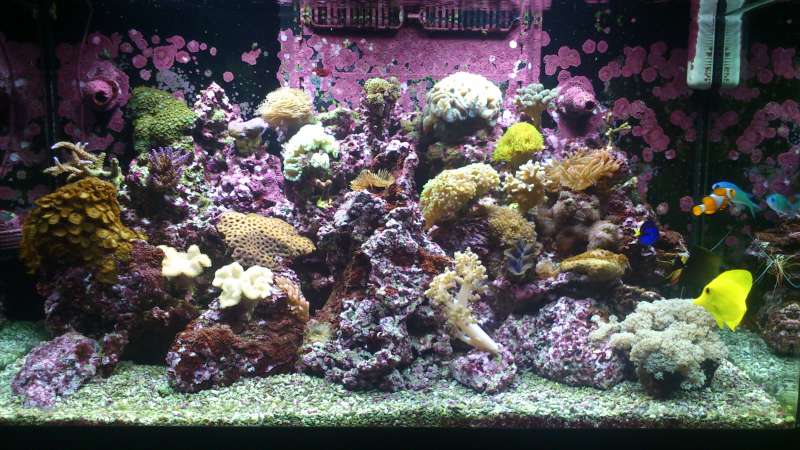

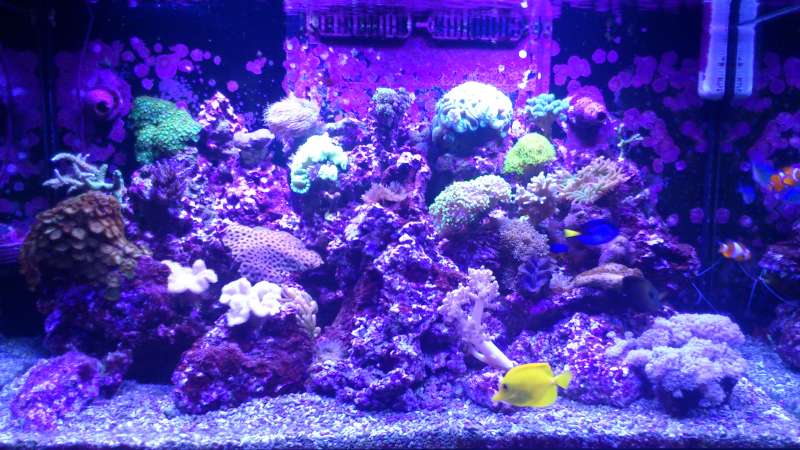

Det lys jeg kører med pt. billederne snyder lidt er ikke så blåt som det ser ud til på billeder

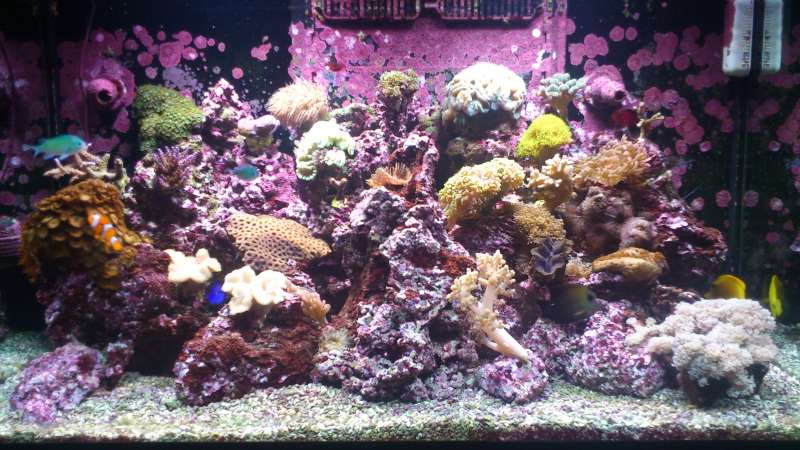

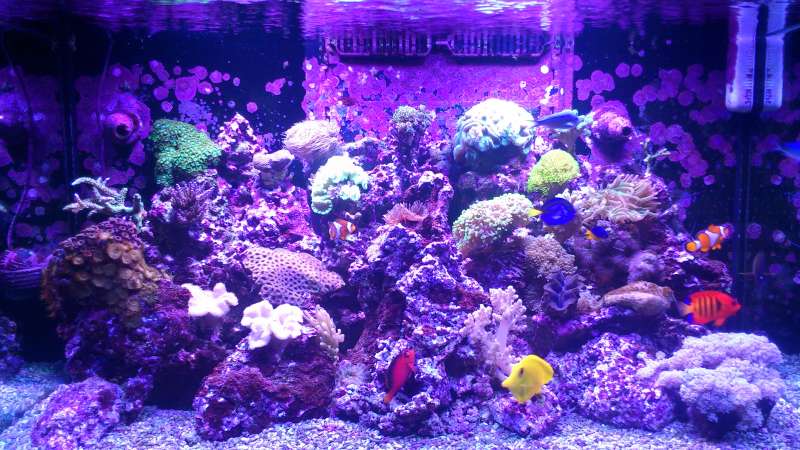

hvid + de resterende farver ( altså uden royal blue )

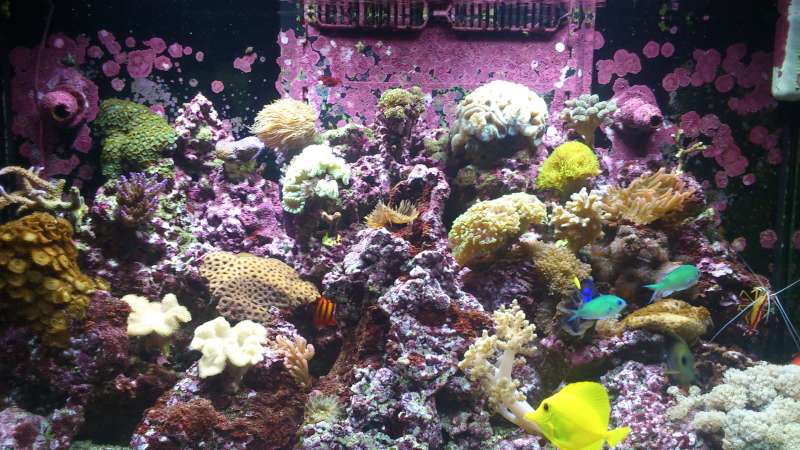

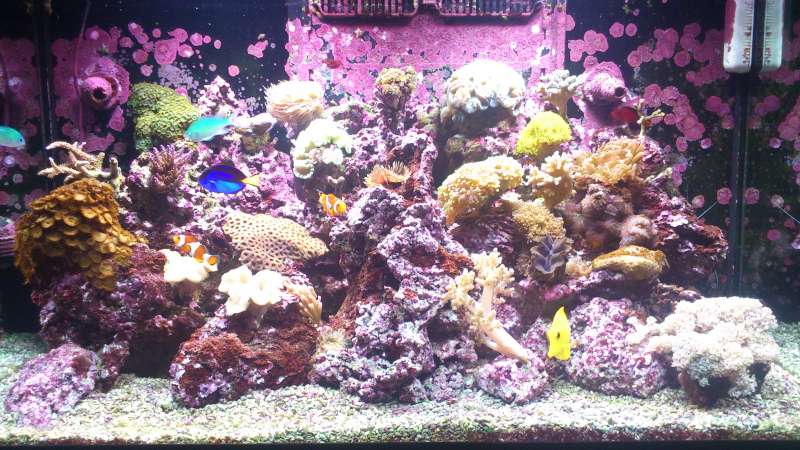

Kun hvid

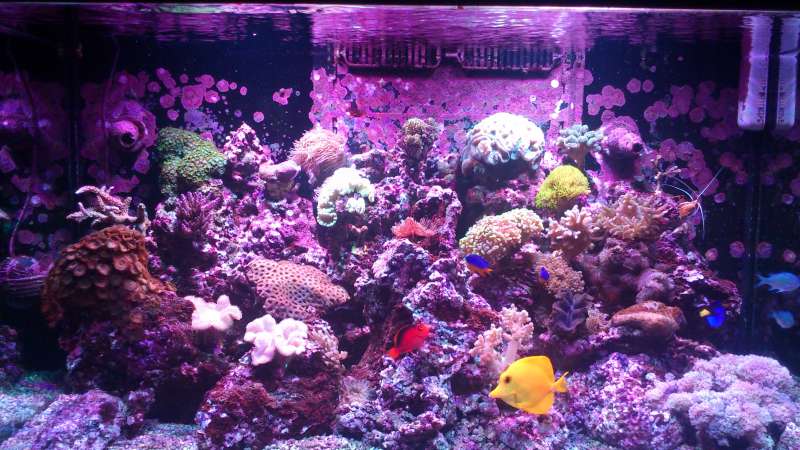

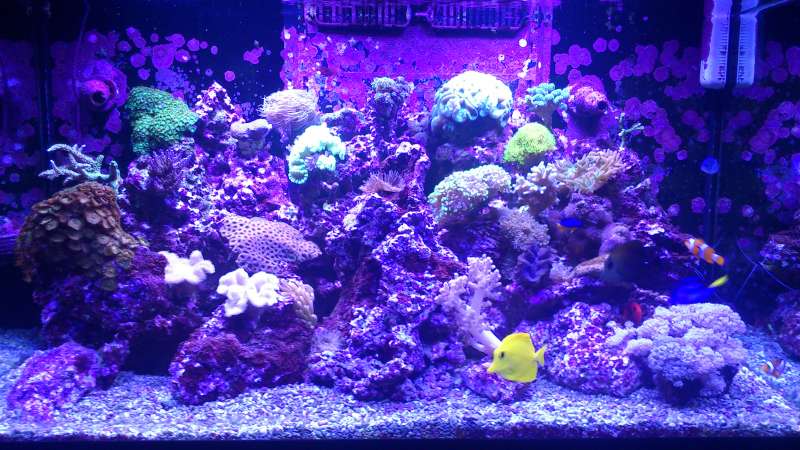

Hvid og royal blue

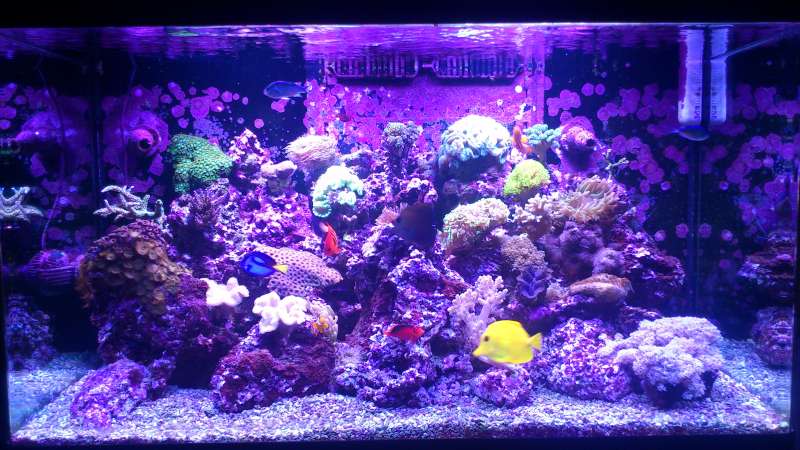

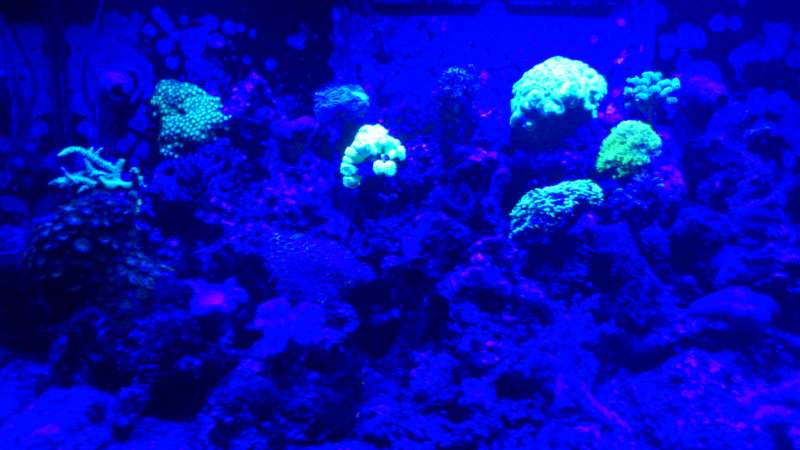

Royal blue

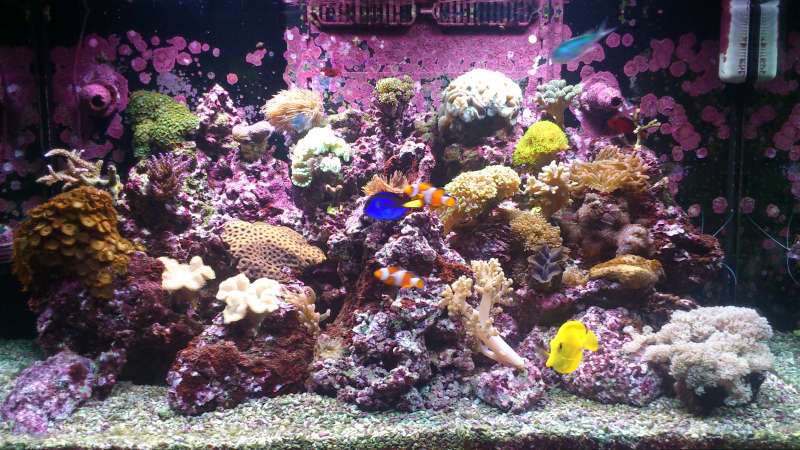

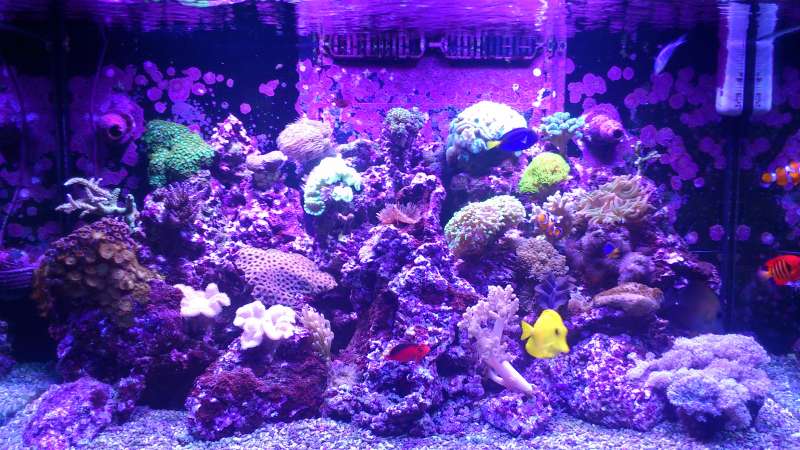

Royal blue + farver ( ingen hvid )

kun farver ( ingen hvid og ingen royal blue )

[Nielsen'sbilplejeAalborg]

det ser da super godt ud indtil videre
og ja vi vil da se billeder masser af billeder

[bima]

Super arbejde
Glæder mig til at se det live

[magma111]

Nu med nye billeder

[AndersBoerglum]

[Nielsen'sbilplejeAalborg]

det ser da vildt ud men det virker da

[AndersGS]

Sådan! Det er da totalt iorden. - godt arbejde

Er det den Duncan du fik af mig der står øverst tv. for midten?

[magma111]

Hej Anders

det var ikke mig der stak af med din Duncan kan ikke engang huske hvem der fik den.

farverne snyder meget på billederne desværre sådan er det nok når det bedste kamera man ejer er i ens tfl.

Bima kommer forbi i morgen og ser det live kan jo være han kan bekræfte mig i det ser ganske godt ud

når jeg finder tiden bliver der holdt lagkage møde som lovet

[AndersGS]

Nå, nej det har du da vist ret i skulle også til at spørge om du havde givet den vækstfremmer

Nå, men anyways ser det stadig godt ud - og lagkage kan vi altid spise

[skod]

Ser godt ud! Jeg kan nu ikke lade være med at tænke på hvor varmt der er omkring dine LED når de sidder så tæt? Har du en temperatur måling på dem mens de alle kører på fuld knald?

[bima]

Efter at have set det irl kan jeg kun sige som Carsten selv skriver (det skal ses live)
Jeg syntes lyset ser rigtig flot ud og lysstyringen ser også rigtig fornuftig ud.
De to køleplader er flot bygget ind i det originale amatur

Så hvis Carsten ikke kan bage,må det blive hans næste projekt han skal lære
inden det store kagemøde

[magma111]

@ bima. Hej Henning tak for de flotte ord

@ Skod. om dioderne er placeret tæt eller spredt tror jeg ikke har den store betydning varmen spreder sig jo hurtigt til hele kølepladen da aluminium er meget varmeledende. skal lige have fundet et egnet termometer så tager jeg nogle målinger, vil måle midt på pladen hvor den burde være varmest og i enderne hvor den burde være koldest og se om der er nogen forskel

[AndersGS]

@ bima. Hej Henning tak for de flotte ord

@ Skod. om dioderne er placeret tæt eller spredt tror jeg ikke har den store betydning varmen spreder sig jo hurtigt til hele kølepladen da aluminium er meget varmeledende. skal lige have fundet et egnet termometer så tager jeg nogle målinger, vil måle midt på pladen hvor den burde være varmest og i enderne hvor den burde være koldest og se om der er nogen forskel

Jeg har et IR-termometer det kan jeg tage med til kagen

[AndersGS]

Hvad løber det op i ialt?

[magma111]

Hej anders

Styreprintet blev nappet i tolden, men resten smuttede igennem
så det er blev samlet ca. 4500kr. var dioder, drivere og køleplader blevet taget havde det ca kostet 800 - 1000 kr. mere

Det lyder super med det termometer for jeg har ikke rigtigt et der egner sig
